Kylbafflar och Värmebafflar

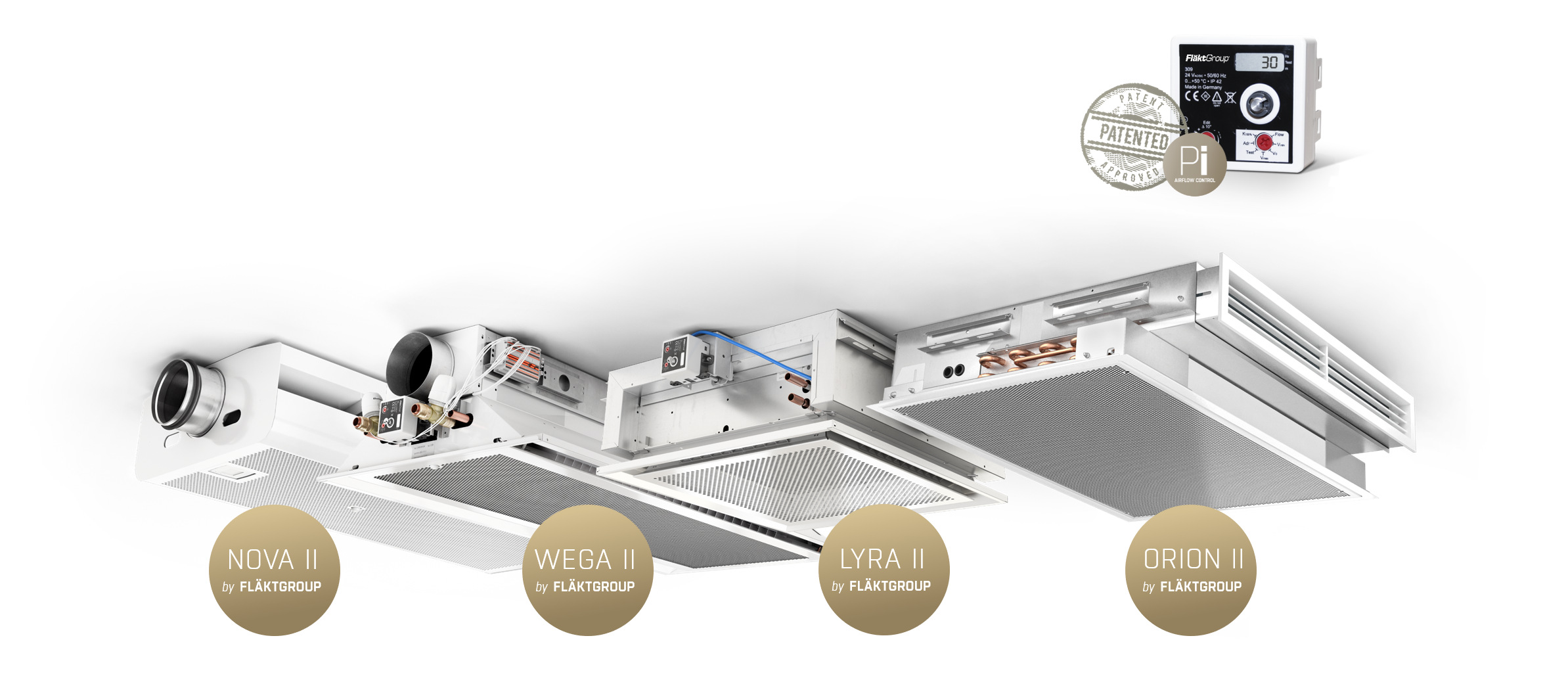

WEGA ll / NOVA ll / LYRA ll / ORION ll - De enda kylbafflar och värmebafflar du behöver
INNOVATIVA FUNKTIONER FÖR ÖVERLÄGSEN KOMFORT OCH ENKEL INSTALLATION
Wega II, Nova II, Lyra II och Orion II – våra kylbafflar och värmebafflars inbyggda VAV-funktion som eliminerar risken för kallras vid lågt luftflöde i kylfallet och säkerställer komfort i värmefallet. Något som är näst intill omöjligt med traditionella bafflar vid VAV-funktion.
Med vår Pi-funktion samt luftriktar- och energiregleringsfunktionen ger möjligheter till anpassning till de ständiga förändringarna på ett modernt kontor. När behoven ändras kan Pi-ställdonet enkelt flyttas till en annan kylbaffel och installeras igen på några minuter.

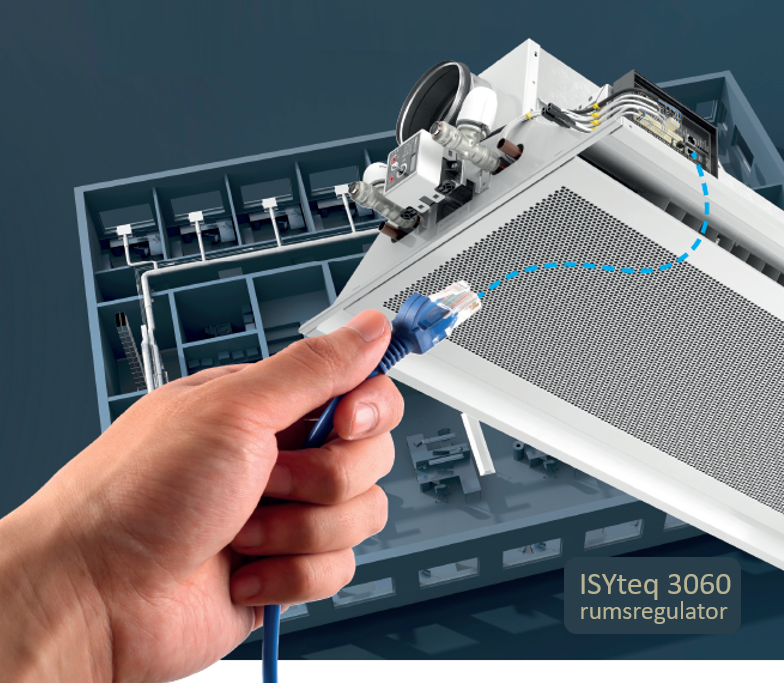

Nyhet! ISYteq 3060 - Koppla in och koppla av
Nya ISYteq 3060 rumsregulator sparar både tid och pengar. Med en RJ45-kabel kopplar du ihop klient och server med både signal och spänning.
Nya ISYteq 3060 gör att installationstiden tar en bråkdel av vad du är van vid. Bygg ut efter behov, ändra rumsbelastning eller anpassa till ny rumslayout – med ISYteq 3060 blir allt korrekt inkopplat på kortast möjliga tid. Flexibelt, snabbt och tryggt!
- 3 min installation istället för 20 min - Smartness direkt från fabrik.
- En RJ45-kabel istället för en hel kabelhärva.
- Layoutflexibilitet i konsult- och beställarled - Det är bara att flytta en kabel.
- Enkelt att ändra rummens belastning - alla är en master, du väljer själv.
- Bygger på FläktGroups standardprodukter - allt från stand alone till fullt uppkopplat.
- Appstyrd injustering - enkelt att projektera och föreskriva rätt produkt.
- Kräver ej separat HMI, t.ex. display på väggen.
- Börja med en stand alone och bygg sedan ut efter behov.
- Transformatorn kopplas till ett vanligt väggutag - allt kan kopplas utan elbehörighet.

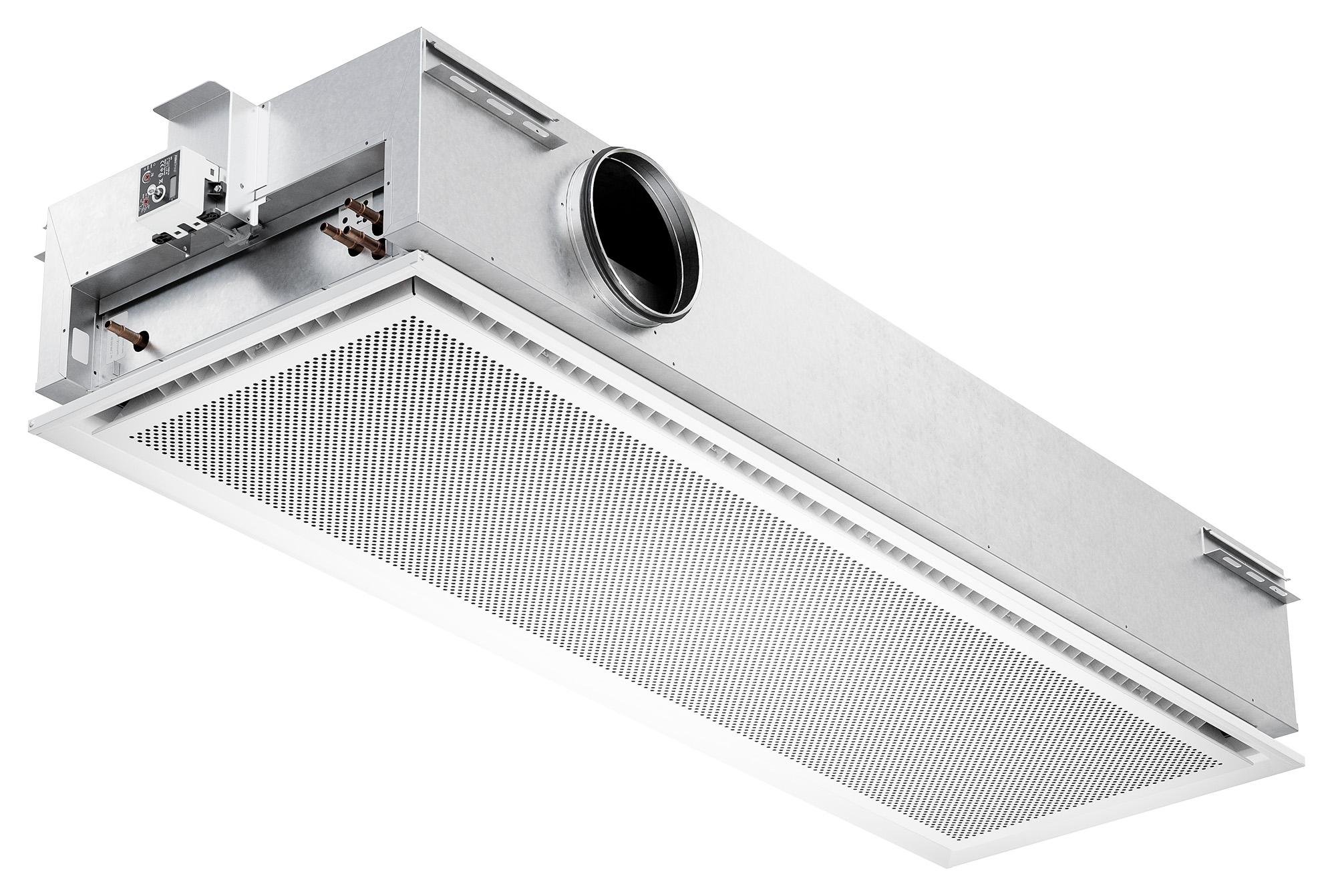

Nyhet! Nu finns Lyra II i storlek 600x1800mm
En 5 stjärnig ventilationslösning för hotellrum - Orion II

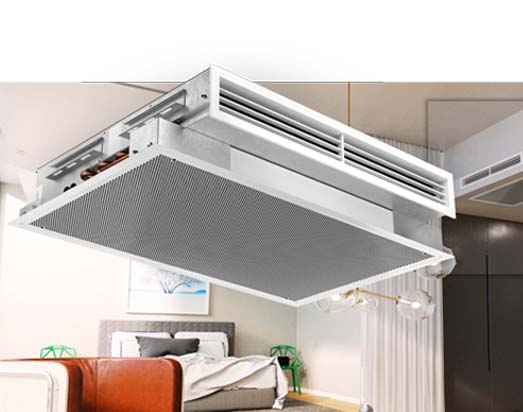

Hotellrumslösning med kylbaffeln ORION II
Fördelar
- Energieffektiv lösning med VAV-styrning av ventilationen från vår kylbaffel ORION II och vår Pi-motor
- Värme, kyla och ventilation i en enhet
- Väldigt tyst lösning
- Mindre underhåll

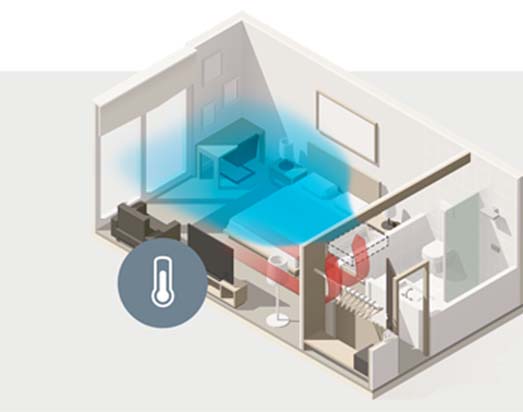

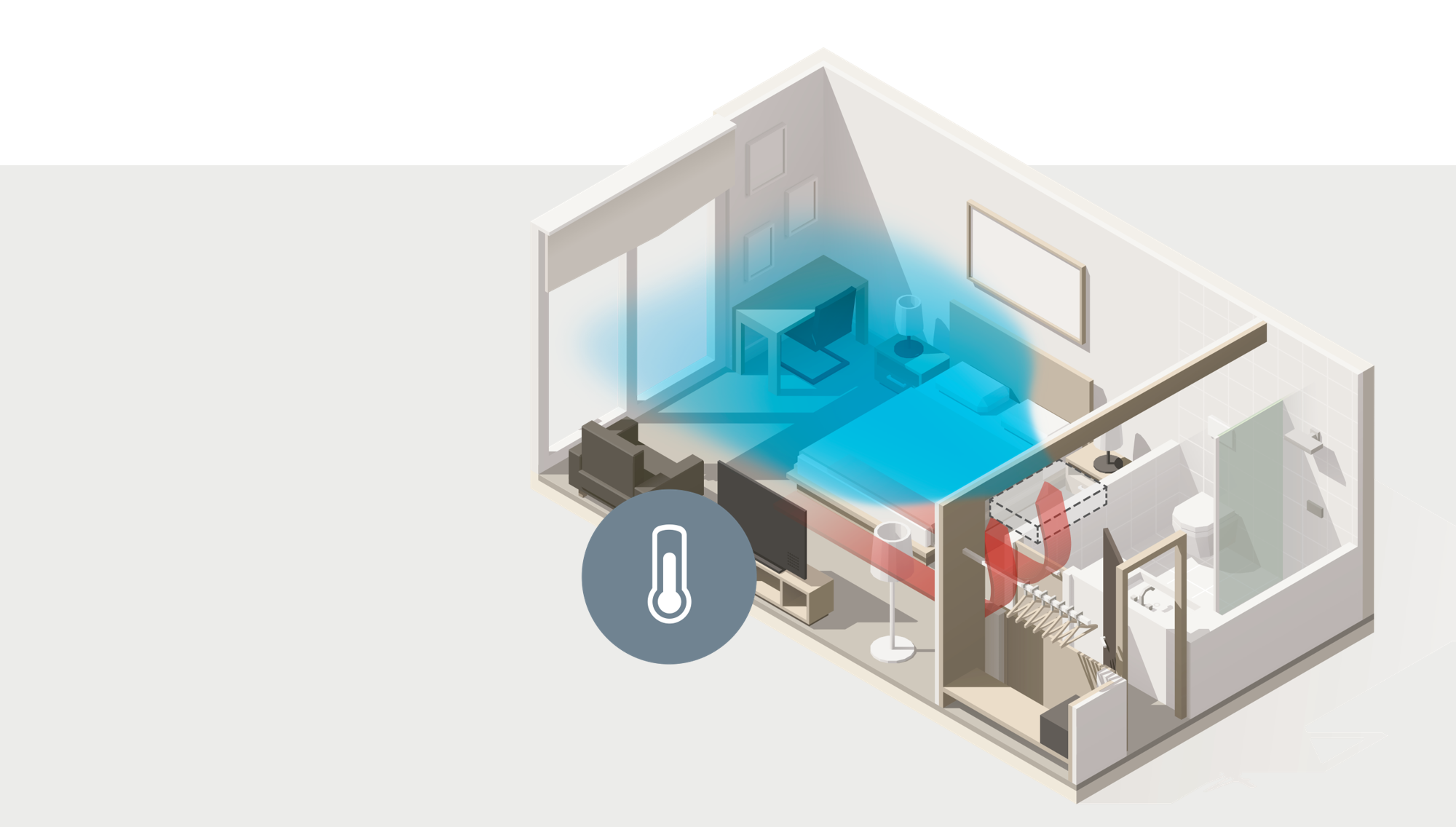

Komfort
ORION IIs höga luftflöde möjliggör snabbare ändring av temperaturen då kylan
eller värmen effektivt bärs ut i rummet
- Mer komfort för gästen, tack vare fler parametrar att reglera mot
- Fläktkonvektorns fördelar utan dess nackdelar

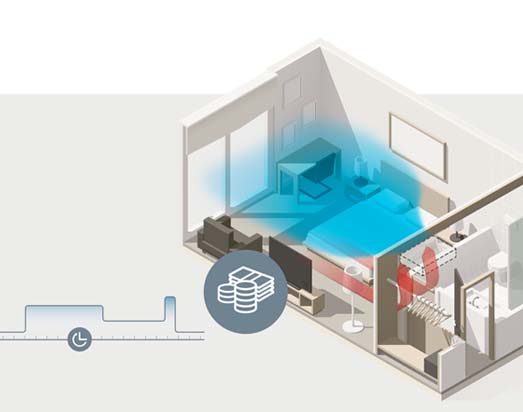

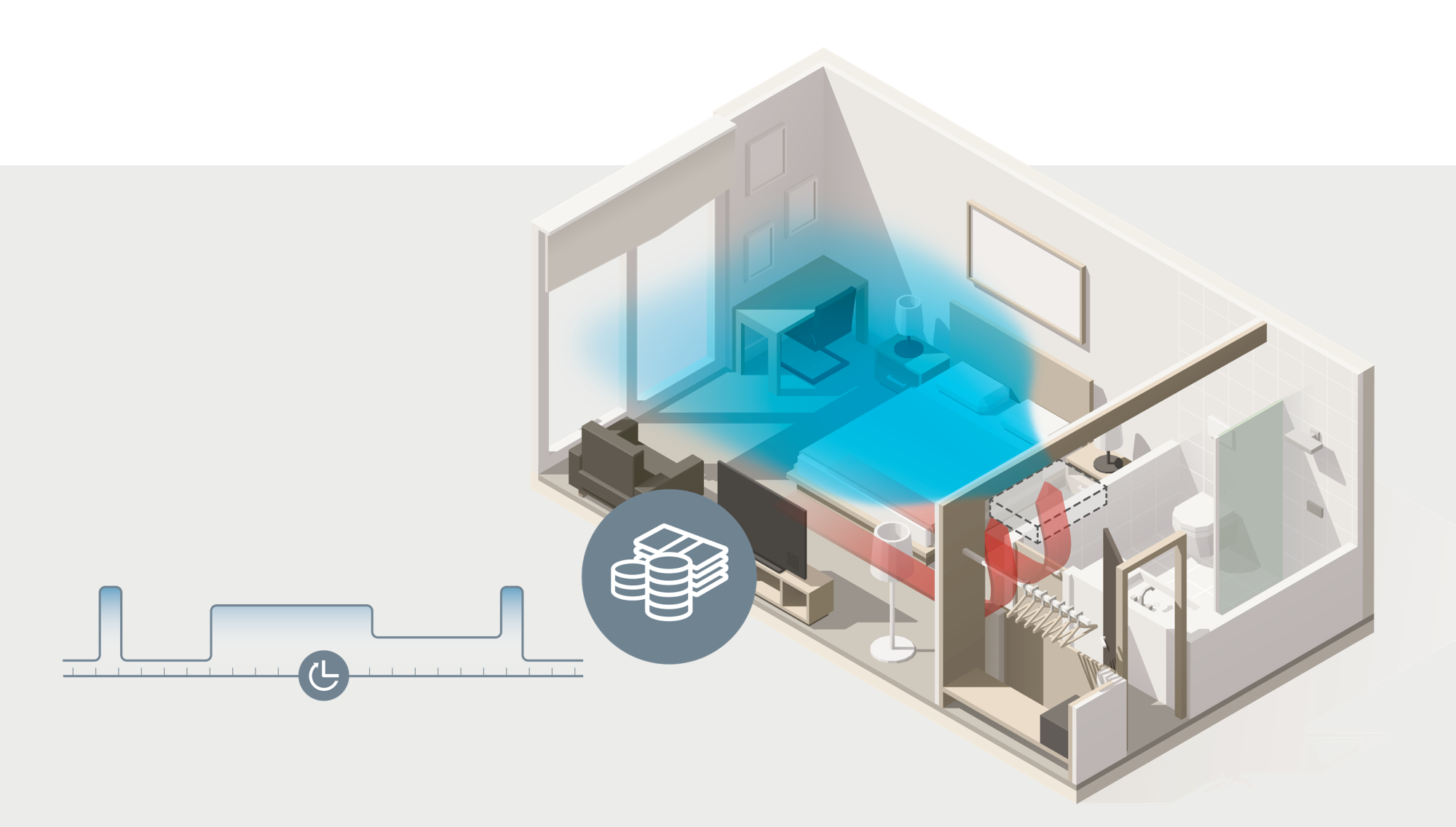

Besparingar
Då det går snabbt att återfå önskad temperatur ges möjligheter att låta temperaturen variera mer när ingen är på rummet
- Bättre rating och avkastning på byggnaden
Effektivitet
Kraftfull Boost-funktion gör det möjligt till att snabbt ”blåsa ut” rummet
- Kortare tid mellan utcheckning till nästa möjliga incheckning
- Fräsch luft med garanterat låg CO2-halt förbättrar hotellupplevelsen

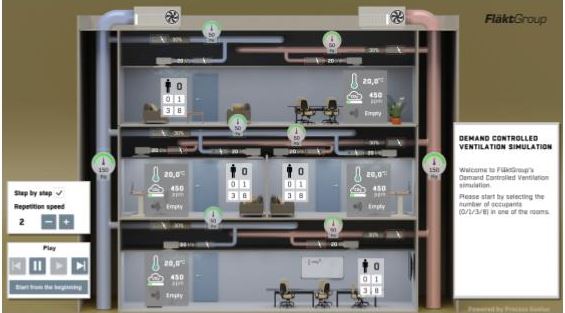

VAV - simuleringsverktyg
I vårt simuleringsverktyg för behovsstyrda ventilationssystem kan du överskådligt se hur man bygger ett VAV-system.
Behöver du verkligen dina radiatorer?
När du har bestämt dig för att använda kylbafflar i din fastighet, se då till att välja FläktGroup bafflar med värme och Pi-funktion. Då kan du använda Pi-funktionen också i värmefallet och undvika det klassiska problemet med att värmen stannar vid taket.

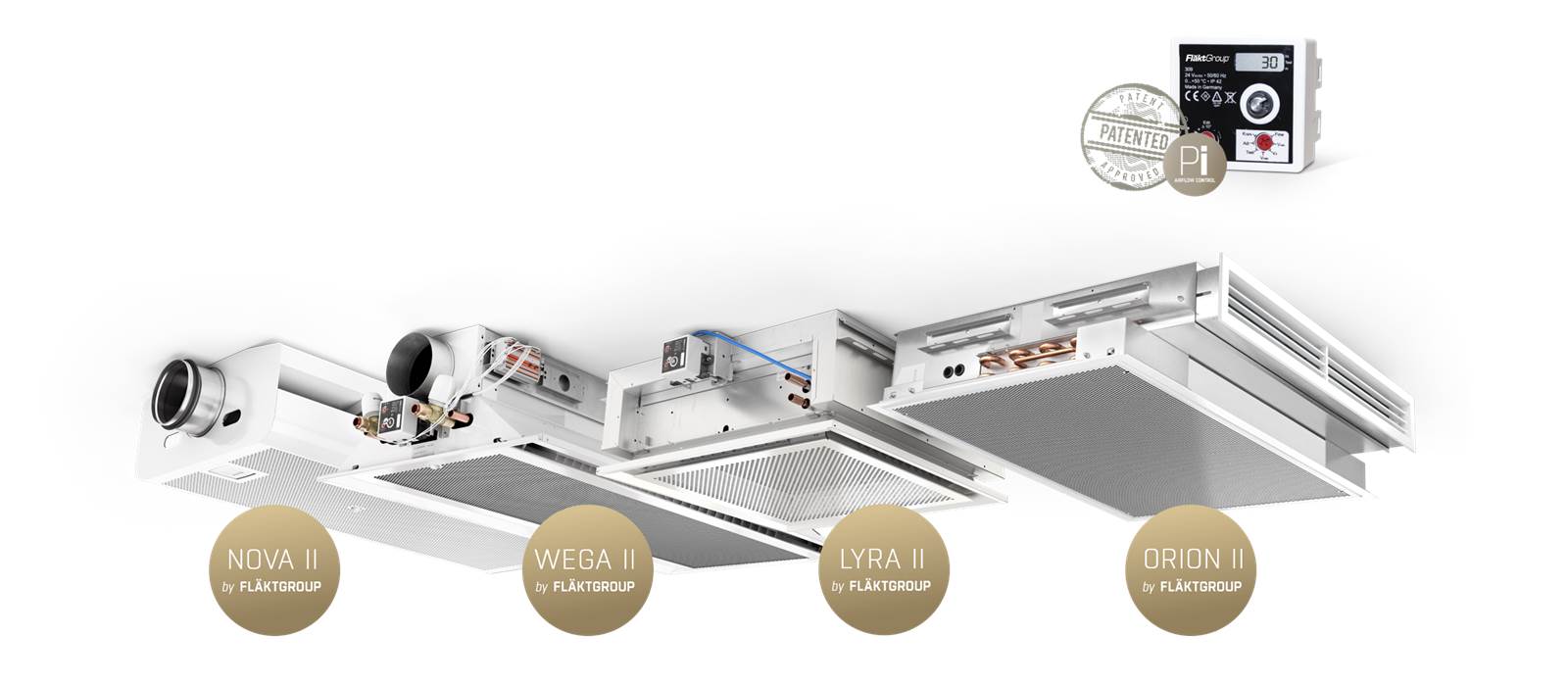

WEGA II / NOVA II / LYRA II / ORION II– De enda kylbafflar och värmebafflar du behöver
Wega II/ Nova II / LYRA II / ORION II har utvecklats för att möta de höga kraven i moderna, dynamiska kontor där möjligheten att anpassa lokalens komfortsystem vid ändringar i inredningen är lika viktig som toppmodern teknik som sparar energi. Den förbättrade designen har ställbara dysor som ger stora möjligheter att variera luftflödet. Dysorna kan motoriseras och automatiskt justera ventilationens luftflöde efter närvaro i rummet, oberoende av tryckförändringar i kanalsystemet.
Unik
Wega II/ Nova II / Lyra II / Orion II med tryckoberoende Pi-funktion (där Pi står för Pressure Independant) har utvecklats för behovsstyrd ventilation. Med denna lösning sparar du energi när lokaler står tomma, och det energieffektiva systemet med luft- och vattenkylda kylbafflar ger överlägsen komfort genom att ventilera när det behövs.

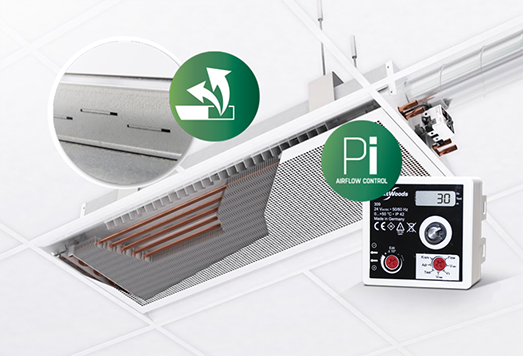

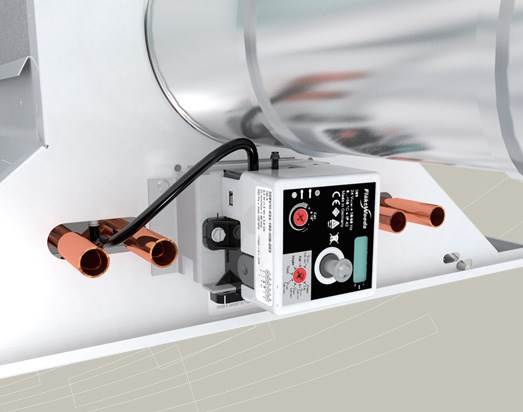

PI luftflödesreglering passar alla kanalsystem
För att öka energibesparingen ytterligare kan dysorna anpassa luftflödet efter närvaron i rummet och hålla inställda värden oberoende av tryckförändringar i kanalsystemet. Anslut bara till en närvaro- eller CO2-givare. Luftflödesinformationen finns direkt tillgänglig för frånluftsspjället. Linjär luftflödesreglering ger optimal Coanda-effekt och förhindrar effektfall i ett brett flödesområde, så att komforten bibehålls. Det aktuella tilluftsflödet kan enkelt kopplas till frånluften så att ventilationen kan balanseras. Pi-funktionen finns som tillval och kan installeras i efterhand.
Häng med i förändringarna med WEGA II / NOVA II / LYRA II / ORION II
I dagens arbetsliv är allting i ständig förändring. Att snabbt kunna anpassa sig är inte bara en fördel, det är helt nödvändigt. Med VAV-kylbafflarna Wega II/Nova II behöver du bara göra en ny konfigurering. Flexibiliteten är inbyggd i luftriktar- och energiregleringsfunktioner. Även Pi-funktionen är anpassad för snabba förändringar. Den kan enkelt flyttas mellan rum med hög närvaro. Bara koppla ur, anslut igen och ställ in nya värden.

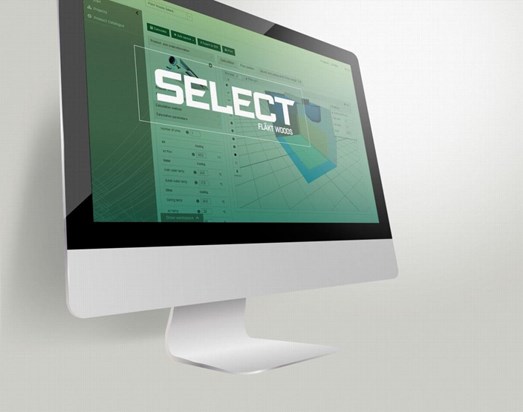

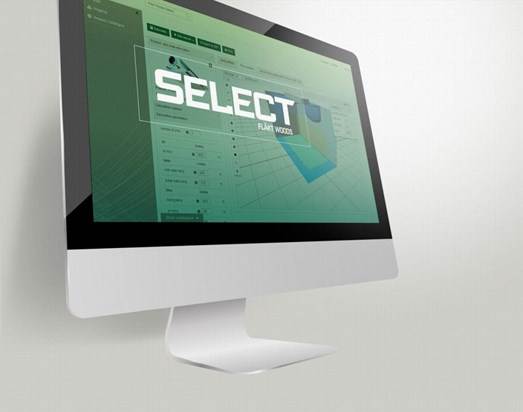

SELECT
SELECT från FläktGroup är vårt nya webbaserade produktvalsprogram. SELECT fokuserar på produkter för inomhuskomfort, vilket ger användaren stor flexibilitet när de konfigurerar lösningar via sitt användarvänliga gränssnitt. För närvarande är detta verktyg tillgängligt för produkter i kategorierna Kylbafflar, Luftdon och Flödeskontroll. Håll ögonen på framtida uppdateringar.
Unik funktion ger många fördelar idag och igår

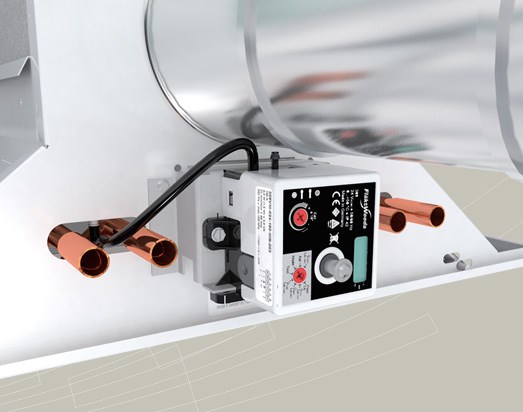

Pi-funktionen håller luftflödet vid börvärdet och även vid tryckvariationer i kanalen. Pi-funktionen kan enkelt installeras i efterhand och kan användas i alla kanalsystem tack vare den tryckoberoende funktionen.
- Modbus-kommunikation
- Digital display för inställningar och luftflöde
- Arbetsområde 0–10 V
- Linjär flödesreglering mellan 3 flödesnivåer: Ingen närvaro, Min. närvaro och Max. närvaro
- Kan installeras i efterhand
- Kompatibel med IPSUM

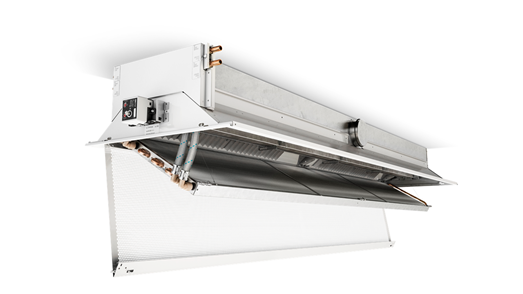

WEGA II nu i hygienutförande
Miljö med höga krav på renlighet i kombination med en energieffektiv lösning för kyla har tidigare varit svårt, men med nya WEGA II i Hygienutförande har FläktGroup hittat lösningen.
Det nedfällbara batteriet underlättar städning på båda sidorna, samt att behandlingen gör så dammet inte fastnar lika lätt. Flera luftanslutningar borgar för flexibelt montage och dubblerar som renslucka till plenumlådan.
Med vår patenterade Pi-funktion erhålles full VAV direkt på baffeln. Det är helt enkelt ett renare alternativ.
WEGA II i Hygienutförande passar lika bra i sjukhusmiljö som annan miljö där höga krav på renlighet ställs eller att den är lättstädad. Det kan vara tex. klädbutiker, terminalbyggnader eller andra platser där mycket folk rör sig

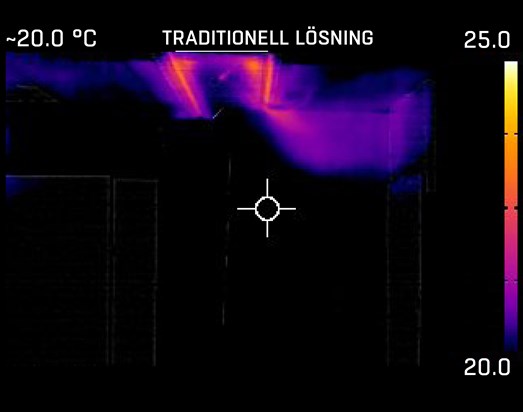

Driftexempel 1 - Värmefall
På en traditionell baffel med VAV i värmefallet, går oftast baffeln på ett lågt tilluftsflöde och ett med lågt tryckfall över baffelns tilluftsdysor eller spalter. Detta för med sig låg impuls på luften och värmen har svårt att spridas jämt i rummet. En stor temperaturgradient uppstår. Den varma luften stannar helt enkelt kvar vid taket.
Driftexempel i bilden ovan:
- 15 l/s
- 20Pa
- 450 W värme
- 32°C inlopp vatten
- 18°C tilluft
- Baffellängd: 180 cm
- 18°C rumsluft

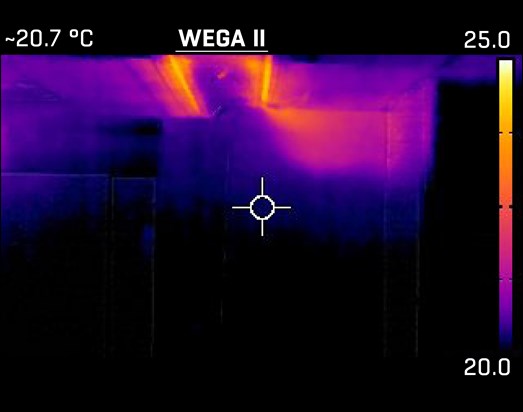

Driftexempel 2 - Värmefall
Genom att vi med hjälp av vår Pi-funktion, stryper tilluften i baffelns tilluftsspalter, använder vi allt tillgängligt tryck. Redan här syns en klar förbättrad värmespridning, tack vara högre impuls på tilluften.
Driftexempel i bilden ovan:
- 15 l/s
- 80 Pa
- 550 W värme
- 32°C inlopp vatten
- 18°C tilluft
- Baffellängd; 180 cm
- 18°C rumsluft

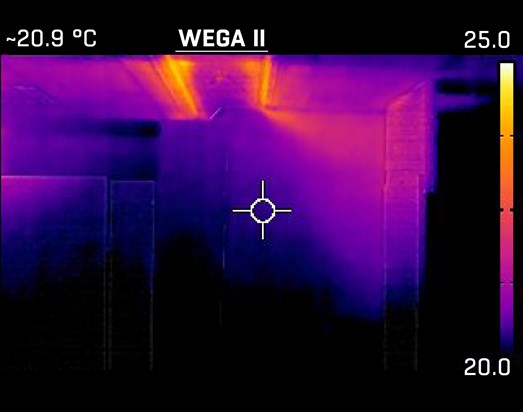

Driftexempel 3 - Värmefall
Genom en unik kombination av vår Pi-funktion och vår rumsregulator, kan vi även i värmefallet använda oss av VAV-variabelt luftflöde. På så sätt skapar man en mycket bättre spridning av värmen i rummet. Dessutom kan man på detta sätt även få betydligt mer värmeeffekt ur baffeln.
Driftexempel i bilden till höger:
- 30 l/s
- 80 Pa
- 750 W värme
- 32°C inlopp vatten
- 18°C tilluft
- Baffellängd: 180 cm
- 18°C rumsluft
Smidiga och tydliga fördelar med en enkel lösning
Slutkunder/Fastighetsägare
- Mycket flexibelt ventilationssystem som kan anpassas till framtida layoutförändringar
- Behaglig arbetsmiljö med hög kvalitet på inomhusluften
- Minimal energiförbrukning och minimalt underhållsbehov.
Konsulter
- Hög kvalitet på inomhusluften med övervakning som tillval
- Kompatibelt med IPSUM
- Lätt att utforma och passar till alla kanalsystem.
Installatörer
- Snabb och enkel installation tack vare fästbyglar
- Snabb och flexibel driftsättning
- Lätt att utforma och passar till alla kanalsystem
