Сравнение годового энергопотребления вентиляционных установок c двумя роторами (Twin Wheel) и с одним роторным колесом
Энергопотребление вентиляционной установки – важный вопрос, когда заходит речь о стоимости энергетических затрат за весь период ее эксплуатации. В связи с тенденцией ежегодного повышения тарифов на электрическую и тепловую энергию, наших заказчиков все больше интересует вопрос энергоэффективности оборудования.

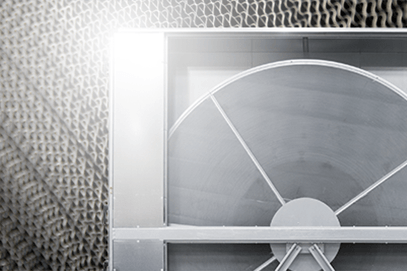

Компания FlaktGroup, с концепцией e3, имеет богатейший опыт по разработке и производству энергоэффективного вентиляционного оборудования. Одним из таких решений является приточно-вытяжная установка с двумя роторными рекуператорами – Twin Wheel.
Представляем вашему вниманию расчет годового энергопотребления установок c двумя роторами (Twin Wheel) и с одним роторным колесом, выполненный с помощью программного комплекса ACON. Для данного сравнения, были взяты две установки одного типоразмера. Расчет данных систем производился для г. Санкт-Петербург, в соответствии с техническим заданием и параметрами заказчика. Принятые параметры воздуха указаны в таблицах.
Таблица 1. Расчетные параметры наружного воздуха
|
Температура |
Относительная влажность φн, % |
Теплый период |
28 |
45 |
Холодный период |
-30 |
90 |
Таблица 2. Расчетные параметры приточного воздуха
|
Расход воздуха, м3/ч |
Температура |
Комментарии |
Теплый период |
10 550 |
17 |
Влагосодержание = 7,2 г/кг. (требуется жесткое поддержание относительной влажности воздуха в помещениях, для чего воздух необходимо сначала осушать до заданного значения влагосодержания) |
Холодный период |
30 |
Предусматривается дальнейшее адиабатическое увлажнение воздуха в отдельной секции увлажнения |
Таблица 3. Расчетные параметры вытяжного воздуха
|
Расход воздуха, м3/ч |
Температура |
Относительная влажность φв, % |
Теплый период |
9 600 |
25 |
45 |
Холодный период |
25 |
30 |
Ниже указаны полученные значения температур воздуха после их обработки в соответствующих блоках установок для теплого периода года.
Рис. 2. Температурный режим работы приточно-вытяжной системы обработки воздуха c двумя роторами (Twin Wheel) в теплый период года
Для расчета годового потребления тепла и холода (Рис. 3) было принято следующее время работы: 5 дней/неделю, 12 часов в день, итого 3129 часов в году.
Рис. 3. Диаграмма годового потребления тепла и холода
Ниже приведено сравнение годового энергопотребления систем с одним и с двумя роторами.
Параметры подбора |
Система с одним ротором |
Система с двумя роторами |
Тип установки и размер |
eQ, приточно-вытяжной воздух - 032 |
eQ, приточно-вытяжной воздух - 032 |
Приточный воздух |
10 550 м³/ч |
10 550 м³/ч |
Вытяжной воздух |
9 600 м³/ч |
9 600 м³/ч |
Рекуперация тепла |
Ротационный теплообменник |
Сдвоенное колесо |
SFPv |
4,46 кВт/(м³/с) |
4,82 кВт/(м³/с) |
Нагрев |
59,4 кВт |
53,3 кВт |
Охлаждение |
91,8 кВт |
71,3 кВт |
Приточный вентилятор |
7,88 кВт |
8,05 кВт |
Вытяжной вентилятор |
6,91 кВт |
8,37 кВт |
Годовая рекуперация тепла |
Система с одним ротором |
Система с двумя роторами |
Рекуперация тепла |
134 203 кВт/ч |
135 129 кВт/ч |
Нагрев воздуха в приточном вентиляторе |
20 721 кВт/ч |
21 389 кВт/ч |
Рекуперация холода |
1 719 кВт/ч |
8 616 кВт/ч |
Рекуперация тепла в теплый период (2-й подогрев за счет роторного колеса) |
– |
32 486 кВт/ч |
Итого: |
156 643 кВт/ч |
197 620 кВт/ч |
Годовое энергопотребление |
Система с одним ротором |
Система с двумя роторами |
Нагрев |
31 735 кВт/ч |
20 519 кВт/ч |
2-й подогрев в теплый период |
27 771 кВт/ч |
– |
Охлаждение |
60 434 кВт/ч |
50 807 кВт/ч |
Приточный вентилятор |
24 477 кВт/ч |
25 296 кВт/ч |
Вытяжной вентилятор |
19 911 кВт/ч |
24 153 кВт/ч |
Другое оборудование |
766 кВт/ч |
1 174 кВт/ч |
Итого: |
165 094 кВт/ч |
121 949 кВт/ч
|
Рис. 4. Годовая рекуперация тепла и холода (учет работы только рекуператоров)
Рис. 5. Годовое энергопотребление (учитываются энергозатраты на нагрев, охлаждение и электроснабжение)
Приведенные расчеты показывают, что при заданных параметрах наружного, вытяжного и приточного воздуха, годовое энергопотребление системы с двумя роторами меньше на 26%, чем у системы с одним ротором.
Выводы
Можно выделить следующие преимущества системы Twin Wheel в сравнении с системой с одним ротором:
- Система с двумя роторами (Twin Wheel), благодаря наличию второго ротора, позволяет избежать расхода тепла на второй подогрев в теплый период года. Воздух в данном случае нагревается во втором роторном рекуператоре, что позволяет экономить энергию.
- Более эффективная рекуперация холода в теплый период за счет второго роторного колеса, и как следствие уменьшение теплообменной поверхности воздухоохладителя. Вместо 8-10 рядов, достаточно 6, что снижает стоимость установки.
- Общее потребление тепловой и электрической энергии ниже на 26% в масштабе одного года.
Данные результаты показывают существенно меньшее энергопотребление у системы Twin Wheel. Установка с двумя роторными рекуператорами – это тот случай, когда при более высокой начальной стоимости установки, можно получить высокую экономию денежных средств на энергозатраты в период последующей эксплуатации и как следствие более быструю окупаемость. Можно с уверенностью говорить о хороших перспективах использования вентиляционных установок с Twin Wheel в проектах общеобменной вентиляции с повышенными требованиями к поддержанию относительной влажности воздуха в помещениях, что особенно важно в системах с охлаждающими балками.
