Температурный расчет системы рекуперации тепла Econet

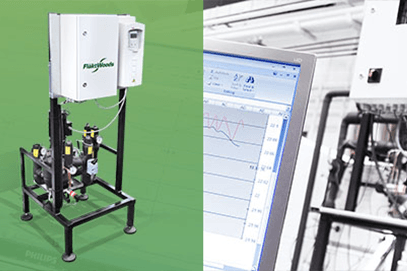

В одной из прошлых заметок мы затрагивали тему рекуператора с промежуточным теплоносителем и дополнительными теплообменниками, представляющего из себя комплексную запатентованную систему Econet от компании FläktGroup. Напомним, что Econet позволяет обходиться без дополнительных нагревателей и охладителей в приточно-вытяжной установке. Энергия для нагрева или охлаждения подаётся непосредственно в контур утилизации энергии. Все энергетические функции – рекуперации тепла, отопления и/или охлаждения – здесь объединены в общий контур: система пластинчатых теплообменников, насосы, клапаны, запорно-регулирующая арматура и автоматика с индивидуальным алгоритмом работы.

Для завершения полноты картины приведем пример с температурными режимами работы для холодного и теплого периодов года, изображенного на принципиальных схемах рис. 1 и рис. 2 соответственно (расчет приводится на основе компьютерной программы ACON, FläktGroup).
Возьмем для расчета приточно-вытяжную систему с расходом воздуха 10 000 м³/ч и стандартами температурными режимами для Москвы:



Зима:


Температура наружного воздуха: -28 °С
Влажность наружного воздуха: 90%
Температура приточного воздуха 20 °С
Температура вытяжного воздуха: 22 °С
Влажность вытяжного воздуха: 30%





Рис. 1



Горячая вода с температурным графиком 95/70 °С поступает в промежуточный пластинчатый теплообменник, расположенный в системе Econet для нагрева теплоносителя, циркулирующего в замкнутом контуре (принято 30% этиленгликоль). Как видно из рис.1 при расчетной наружной температуре минус 28 °С температура циркулирующей жидкости на входе в приточный теплообменник будет 27,2 °С и -6,7 °С на выходе из него. При этом достигается заданная температура приточного воздуха 20 °С



Лето:


Температура наружного воздуха: 28.5 °С
Влажность наружного воздуха: 50%
Температура приточного воздуха: 17 °С
Температура вытяжного воздуха: 24 °С
Влажность вытяжного воздуха: 50%





Рис. 2.



В теплый период года мы используем те же самые теплообменники для рекуперации холодоносителя, циркулирующего в замкнутом контуре. При температурном графике холодильной машины 7/12 °C, температура жидкости внутри замкнутого контура между приточной и вытяжной установкой будет 13,4/24,4 °C на входе в приточный теплообменник и на выходе из вытяжной части соответственно. В результате расчетной нагрузки достигается температура приточного воздуха 17 °C.



Основные преимущества использования системы рекуперации Econet – это, безусловно, компактность приточной и вытяжной частей вентиляционного агрегата, т. к. используется только один теплообменник для функций рекуперации, нагрева и охлаждения, а также возможность использования в системе различные источники альтернативного тепла, например от теплового насоса.
