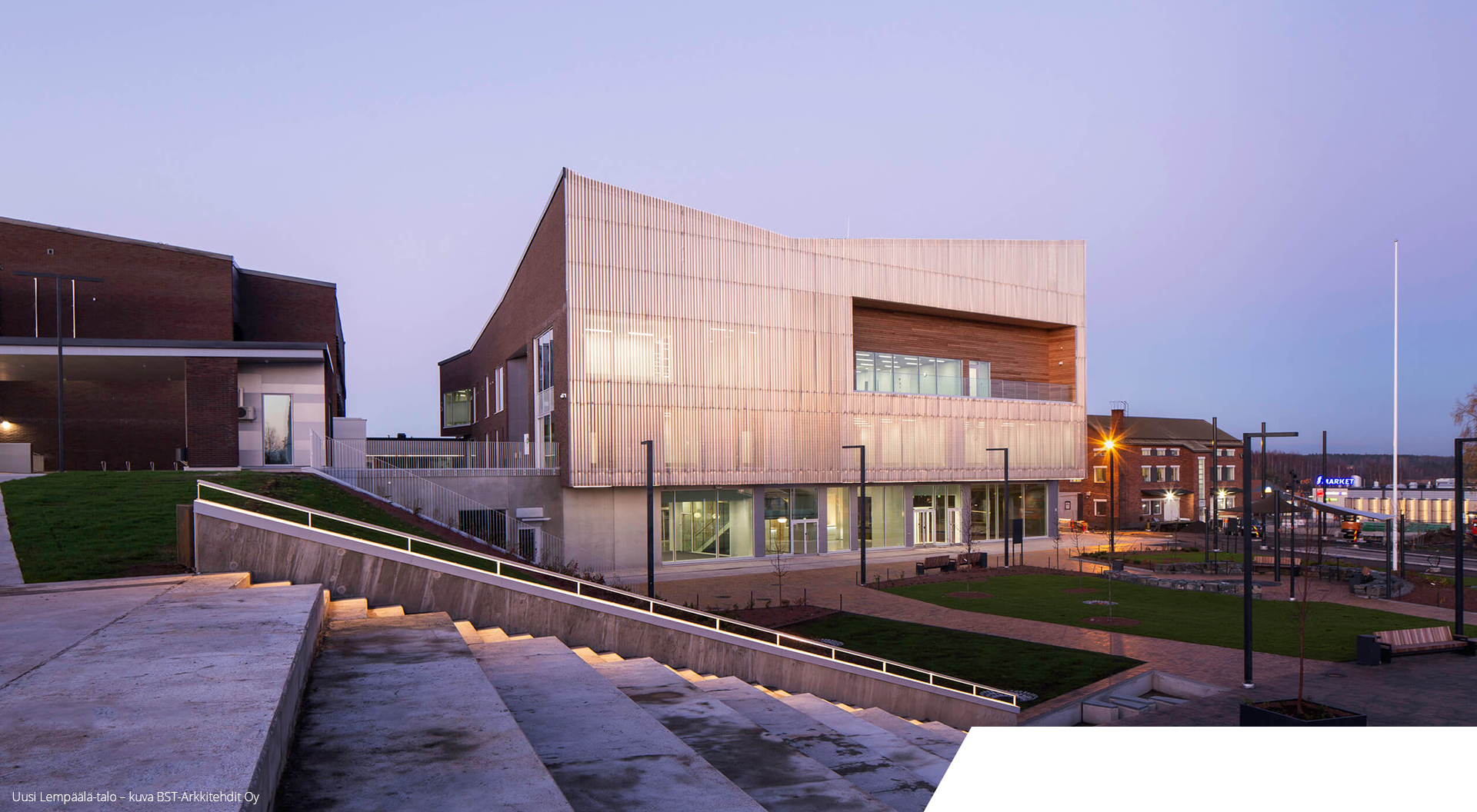

LEMPÄÄLÄ-TALO, LEMPÄÄLÄ
Muuntojoustavaksi suunniteltu Lempäälä-talo on täynnä mahdollisuuksia

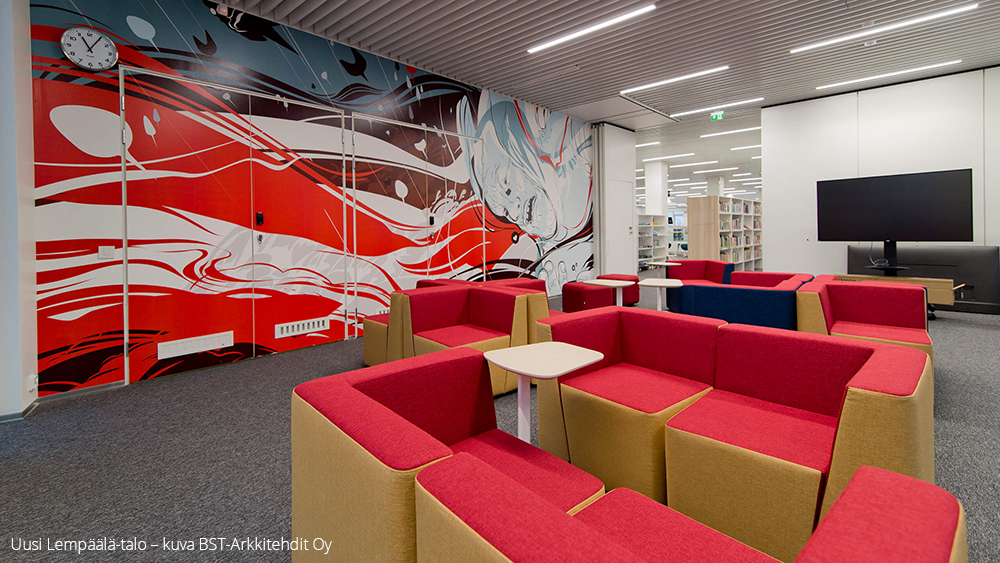

Lempäälä-talo on osa kunnan laajaa Nova Lempäälä -kehityshanketta, jossa rakennetaan kokonaan uutta yhteisöä ja yhteisöllisyyttä. Monitoimisessa rakennuksessa sijaitsee Lempäälän kunnan palvelukäytävä ja monitilatoimisto sekä muun muassa neuvottelutiloja, pääkirjasto, seurakunnan palvelut, Ideakeskus, perheravintola ja kuntosali.
Hyvin erilaisia käyttäjäryhmiä palveleva kokonaisuus suunniteltiin ja toteutettiin käyttäjälähtöisesti. Tiloja on mahdollista muokata käyttötarkoitukseen sopivaksi esimerkiksi siirtoseinin, myös talotekniikan on taivuttava näihin muutoksiin.
Ilmanvaihtourakasta vastanneen MHS-Asennus Oy:n Vesa Salminen kertoi, että kohteen urakka oli suuri.
– Minulla oli monta tehtävää, toimin sekä projektipäällikkönä että IV-työnjohtajana. Kohde toteutettiin tavoitehintaurakkana ja urakoitsijat olivat mukana toteutuksen suunnittelunohjauspalavereissa alusta asti. Mahdolliset ongelmat oli ratkottu ennen toteutusta ja kun tiesimme, mitä mihinkin piti tulla, niin työt sujuivat työmaalla hyvin ja ongelmitta. Ilmankäsittelylaitteet asennettiin paikoilleen, sähkö ja automaatio teki omat työnsä ja koekäyttöjen ja toimintakokeiden jälkeen, kun järjestelmä oli testattu, päästiin aloittamaan ilmamäärien säätötyöt. Suunnitelman mukaiset ilmamäärät oli helppo saavuttaa. Olen tyytyväinen, mitään ei ole tarvinnut korjata ja kaikki on toiminut suunnitellusti.
”Laitteet tekevät mitä automaatio pyytää.”
Vesa Salminen, MHS-Asennus Oy
Lempäälä-talossa erilaisia käyttötarkoituksia mahdollistavat ilmanvaihtoratkaisut on toteutettu vyöhykekohtaisilla vakiopainesäätimillä ja ultraäänimittaukseen perustuvalla ilmamäärämittauksella. Muuntojoustavat tarpeenmukaisen ilmanvaihdon ratkaisut kasvattavat energiatehokkuuden lisäksi sisäilman laatua ja viihtyisyyttä.
Mittamies Timo Mikkola IV-Säätö J. Pajuselta teki koko kohteen ilmanvaihdon säädöt. Kohteessa on satoja FläktGroupin ilmankäsittelylaitteita; ilmamääräsäätimiä, vakiopainesäätimiä, jäähdytyspalkkeja, kattohajottajia ja erilaisia päätelaitteita, joten työtä riitti, kun kaikki viimeistä venttiiliä myöten käytiin läpi.
”FläktGroupin ilmamääräsäätimissä on helppoa saada ilmamäärät kohdilleen.”
Timo Mikkola, IV-Säätö J. Pajunen Oy
– Esimerkiksi avotiloissa on tilavarauksia huoneita varten ja näihin asennettiin valmiiksi tulevassa käytössä tarvittavat ilmamääräsäätimet. Ilmamäärät voidaan hakea tilakohtaisen position mukaan ja saada tarkkaan kohdilleen. Jos sitten ajan mittaan tulee muutoksia tiloihin, muutokset voidaan tehdä hallitusti lohkoittain ja vakiopainesäätimet pitävät huolta siitä, että koko ilmanvaihtojärjestelmän säätöä ei tarvitse muuttaa.
Mikkola mainitsee, että teknistä tukea saa FläktGroupilta oikein mainiosti. Siihen nähden kuinka paljon kohteessa oli tekniikkaa, ongelmia oli todella vähän, eivätkä nekään liittyneet suoraan ilmanvaihtojärjestelmään.
Ilmanvaihdon pitää olla huomaamaton
Tasaiset ilmavirrat, vedottomuus ja äänettömyys ovat ominaisuuksia, jotka ovat tärkeitä kohteessa, jossa vierailee ja työskentelee ihmisiä eri määriä eri aikaan päivästä. Mikkola toteaa, että tähän päästään, kun mitoitus, ilmamäärät, ja laitteiden tyypit ovat oikeat.
Älykäs automaatio ohjaa ilmanvaihtoa tarpeenmukaisesti, sillä kohteeseen asennettiin FläktGroupin huippumodernit ultraäänellä toimivat Optivent®Ultra-ilmamääräsäätimet.
Janne Murto FläktGroupilta painottaa, että koska rakennusten tiiveydet ovat parantuneet ja ilmamäärät kasvaneet, ilmamääräsäätimiltä vaaditaan mahdollisimman tarkkaa mittaustulosta. Paras ilmamääräsäätimien mittaustarkkuus ja painesuhteiden hallinta saavutetaan riittävillä suojaetäisyyksillä ja Optivent®Ultra-ilmamääräsäätimellä.
– Tuli käytyä myös työmaalla ja käytiin säätömiehen kanssa antoisa keskustelu muun muassa jäähdytyspalkkien säädöstä. Yhteistyö urakoitsijan, säätömiehen ja LVI-suunnittelijan kanssa oli mutkatonta, eikä teknistä tukea esimerkiksi ammattitaitoiselle säätömiehelle tarvinnut paljoa antaa. Ehkä olin välillä jopa itse oppipoikana, Janne Murto naurahtaa.
LEMPÄÄLÄ-TALO
- Manttaalitie 7, Lempäälä
- Liike- ja toimistotalo, avajaiset tammikuussa 2021
- Bruttoala 18 021, Lempon Parkin paikoituskansi mukaan lukien 19 477 m2
- Rakennuttaja:Lempäälän kunta
- Urakoitsija:Pohjola Rakennus Oy Suomi
- Ilmastointiurakoitsija: MHS-Asennus Oy
- LVIA-suunnittelu: Sweco Talotekniikka Oy
FLÄKTGROUP FINLAND OY:N LAITERATKAISUT
- Optivent®Ultra-ilmamääräsäätimet
- Vakiopainesäätimet EMPA JA EMPD
- IRIS mittaus- ja säätölaite
- Kattohajottajat
- Päätelaitteet, tulo- ja poistoilmaventtiilit
- Jäähdytyspalkit
- Palopellit
Kohteessa käytettyjä tuotteita/ratkaisuja
-
OPTIVENT® ULTRA - ULSA IMS-SÄÄDIN
- Tarkka ilmavirran mittaus
- Painehäviötön ja meluton ilmavirran mittaus
- Laaja ilmavirta-alue
- Ei ole herkkä pölylle
-
OPTIVENT® ULTRA - ULDA IMS-SÄÄDIN
- Tarkka ilmavirran mittaus
- Painehäviötön ja meluton ilmavirran mittaus
- Laaja ilmavirta-alue
- Ei ole herkkä pölylle
-
EMPA PAINESÄÄDIN
- Vakiopaine
- Reaaliaikainen valvonta vakiovarusteisella FW-kompaktisäätimellä
-
EMPD PAINESÄÄDIN
- Vakiopaine
- Reaaliaikainen valvonta vakiovarusteisella FW-kompaktisäätimellä
-
IRIS MITTAUS- JA SÄÄTÖLAITE
- Matala äänitaso
- Säätösäleet muodostavat lähes ihanteellisen mittalaipan, joka mahdollistaa ilmavirran helpon ja luotettavan mittauksen
- Täysin avautuva kanavan puhdistusta varten
