- Lapin keskussairaala AHMA
AHMA toi terveellistä tehokkuutta sairaalaan ja sen apteekkiin
Terveydenhuollon tilojen suunnittelussa puhtausvaatimusten täyttyminen on merkittävässä roolissa. Ilmanvaihdon suurpeto AHMA hotkaisee epäpuhtauksia Lapin keskussairaalan erityispalveluiden tiloista. AHMAn avulla ympäristö pysyy viihtyisänä ja turvallisena niin potilaiden kuin henkilökunnan näkökulmasta.
Poikkeuksellisen monipuolinen AHMA
Hygieenisen ja asiakaslähtöisesti suunnitellun AHMAn etuna on modulaarisuus ja kustannustehokkuus. Räätälöity ratkaisu nopeuttaa työmaan toimintoja ja investoinnin takaisinmaksua. Lisäksi lämmön talteenotto ja luotettava ilman suodatus tuovat huomattavia energiasäästöjä.
– AHMA-konseptin laajuus on poikkeavaa verrattuna vastaaviin ratkaisuihin. Sen sisältämät tuotteet ja palvelut ovat isolta osin FläktGroupin omia. Tämä tuo asiakkaalle turvaa laajan asiantuntija-organisaation ja kokonaisuuksien yhteensovittamisen kautta, kertoo myyntijohtaja Hannu Rissanen FläktGroupilta.
AHMA-kokonaisratkaisut täyttävät kaikki kansainväliset puhdastilavaatimukset.
Odotukset täyttyivät – ja ylittyivät
Lapin keskussairaalan uuden kuuman sairaalan rakentaminen alkoi keväällä 2020, ja koko sairaalan laajennus valmistuu vuoden 2023 aikana.
Kuumalle sairaalalle kriittisintä on potilaan sujuva hoito ja tehokkaat siirtymät hoidon vaiheesta toiseen. Tilat ovat tässä keskeisessä asemassa.

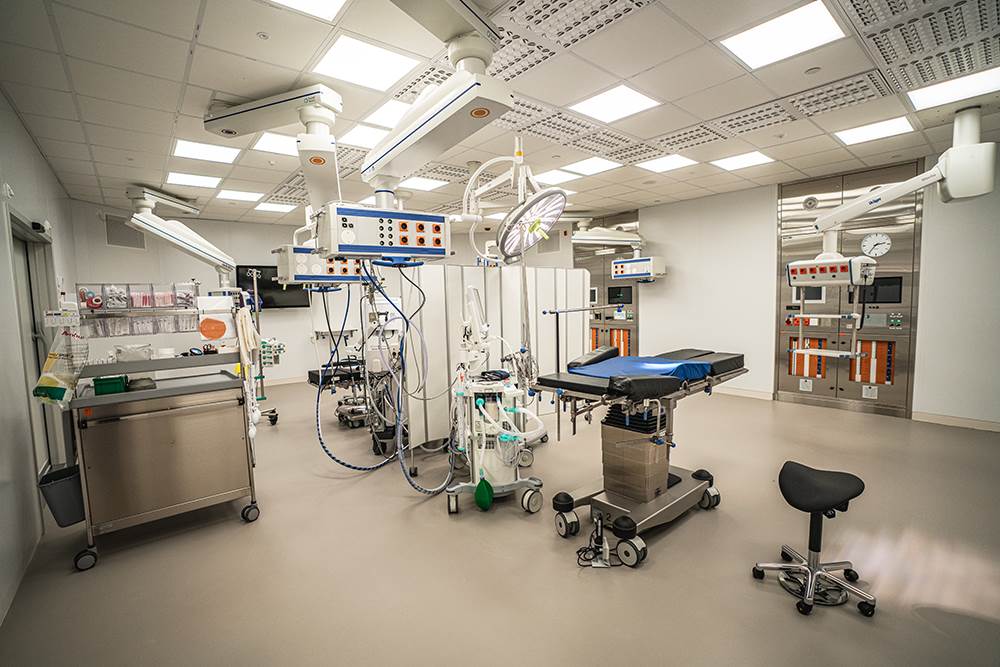

– Toimitukseen sisältyi monentyyppisiä tiloja, esimerkiksi leikkaussaleissa mukana oli yksi kaksoissali ja apteekin tiloissa oli erilaisia läpiantokaappiratkaisuja. Toimitukseen kuului myös kylmiötilat, Rissanen avaa hankkeen laajuutta.
Haastava ympäristö ja aktiivinen käyttö asettivat odotuksia huollolle ja takuulle. Rissanen kertoo AHMAlla olevan viiden vuoden takuu. Huolto pelaa sujuvasti ja luotettavasti FläktGroupin Elinkaaripalveluiden koordinoimana ja paikallisten sopimuskumppaneiden voimalla.
Rissanen kertoo saaneensa paljon positiivista palautetta. AHMA-konsepti on täyttänyt sille asetetut odotukset niin asentajien kuin loppukäyttäjien näkökulmasta.
– Tilojen validoinnin suorittanut Feicon Oy kertoi tilojen tiiveyden olevan parasta mitä ovat aikoihin mitanneet, hän kehuu.

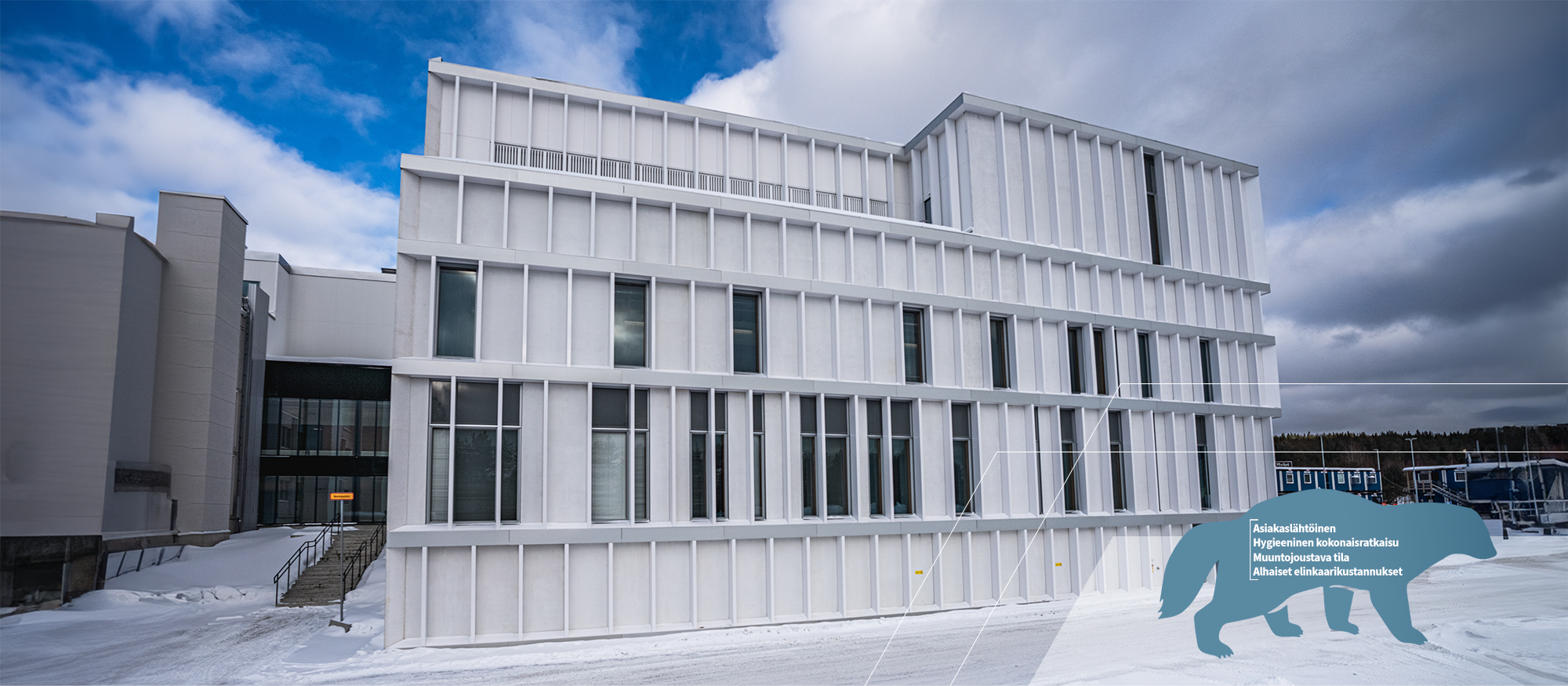

LAPIN KESKUSSAIRAALAN LAAJENNUS, ROVANIEMI
- Kaksi uutta rakennusta sekä laaja saneeraus, joka valmistui vuonna 2023.
- Hankkeessa toteutettiin uusia tiloja esimerkiksi ensiapuun, leikkaus- ja anestesiaosastolle sekä sairaala-apteekkiin.
- Suunnittelussa ja toteutuksessa painotettiin erityisesti ekologisen jalanjäljen minimointia sekä investoinnin ja käytön kokonaistaloudellisuutta.
- Uusi potilaskeskeinen sairaalakokonaisuus palvelee koko Lapin asukkaita.
FLÄKTGROUPIN RATKAISU
Puhdastilaratkaisu sairaala-apteekkeihin ja leikkaussaleihin, sisältäen mm.
- 1105 m² R-tyypin sandwich-seinäpaneeleja
- 1960 m² Inwall OT+ -verhouspaneeleja leikkaussaleihin
- 590 m² RS paneelikattoa
- Ikkunat ja saranaovet interlock-järjestelmällä
- Säleiköt
- Läpiantoluukut ja kaapit
- Tilasuunnittelu
- Valaisinkoteloinnit
- Kylmiötilat
- Puhdastila- ja käyttöönottomittaukset

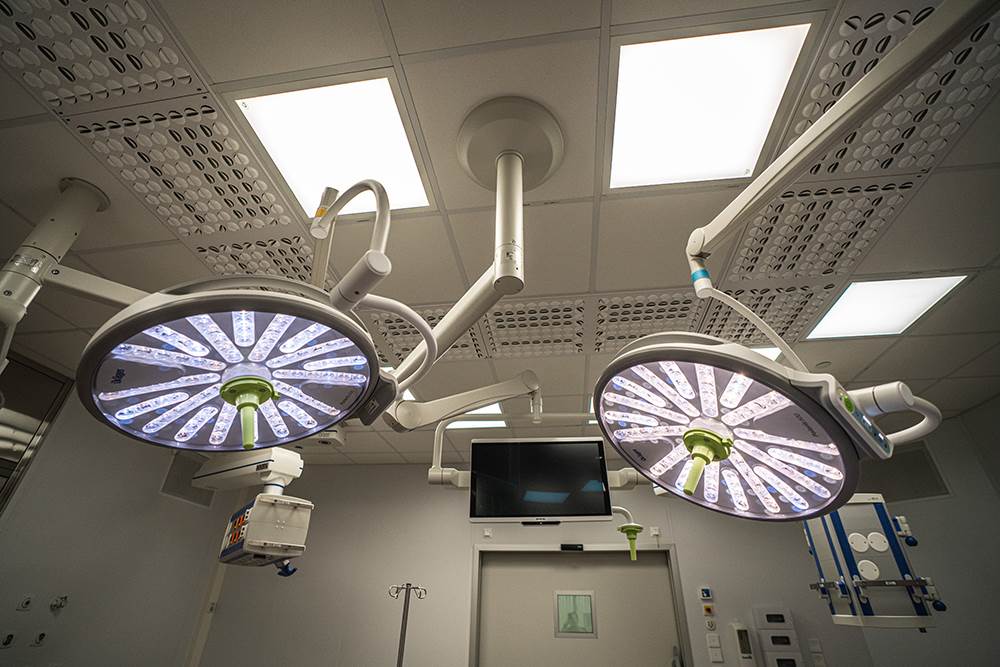

- Leikkaussalien kattorakenteiden ripustettavat katot
Katso videot kohteesta!
AHMA - Puhdastilojen peto
Lapin keskussairaalan laajennushanke | FläktGroup
Apteekki
Lapin keskussairaalan laajennushanke | FläktGroup
Leikkaussali
Lapin keskussairaalan laajennushanke | FläktGroup
Puhdastilaratkaisuissa käytettyjä tuotteita
-
Fresh Heaven MAXX -LAMINAARIKATTO
- Koko asiakkaan tarpeen mukaan.
- Ilma tuodaan ilmankäsittelykoneelta (FHM) tai kierrätetään tehomoduulilla (FHM P).
- H13- tai H14-suodattimet, joissa on nestetiiviste.
- Kotelo ruostumatonta terästä / terästä RAL9010, korkeus 450 mm (FHM) / 550 mm (FHM P).
- Useita hajotinmalleja (rei'itetty teräs, polyesterikangas)
- Varustettu itsenäisellä automatiikalla (paikallinen ohjaus Siemens LOGO! -paneelin kautta).
-
Fresh Breeze -PUHALLIN-SUODATINYKSIKKÖ
- Koko alueen suodatus
- Energiatehokkuus varmistetaan EC-puhaltimilla
- HEPA- ja ULPA-suodattimien oma tuotanto, jolloin ne sopivat laitteeseen täydellisesti
- Suodattimien alhainen alkupainehäviö
- Useita hajotintyyppejä
- Erillinen ohjausyksikkö
-
AIR SHOWER
- Puhdistaminen tehdään poistamalla pöly- ja likahiukkaset puhdastilahenkilöstön kehosta.
- Maksimaalinen hyötysuhde suurinopeuksisen (25 m/s) turbulenttisen puhdasilmasuihkun avulla.
- Puhdistusjakso aktivoituu PIR-liiketunnistimella, oven lukituksella ja käyttäjän ohjausasetuksilla.
- Suodatus esisuodattimella ja HEPA-suodattimella.
- Jopa 3 huonetta voidaan yhdistää toisiinsa
-
PUHDASTILAN OVET & IKKUNAT
- Ovilehteen integroitu automaattisesti laskeutuva tiivistekynnys parantaa oven ilmatiiviyttä.
- Kun ovet ovat samassa tasossa sandwich-seinien kanssa, on huolto ja perusteellinen desinfiointi helppoa.
- Merkinantolaitteilla varustettu interlock-lukitusjärjestelmä estää ilmalukkohuoneen molempien ovien avaamisen samanaikaisesti, mikä vähentää tehokkaasti kontaminaatioriskiä.
- Ovet voidaan avata manuaalisesti tai automaattikäytöllä.

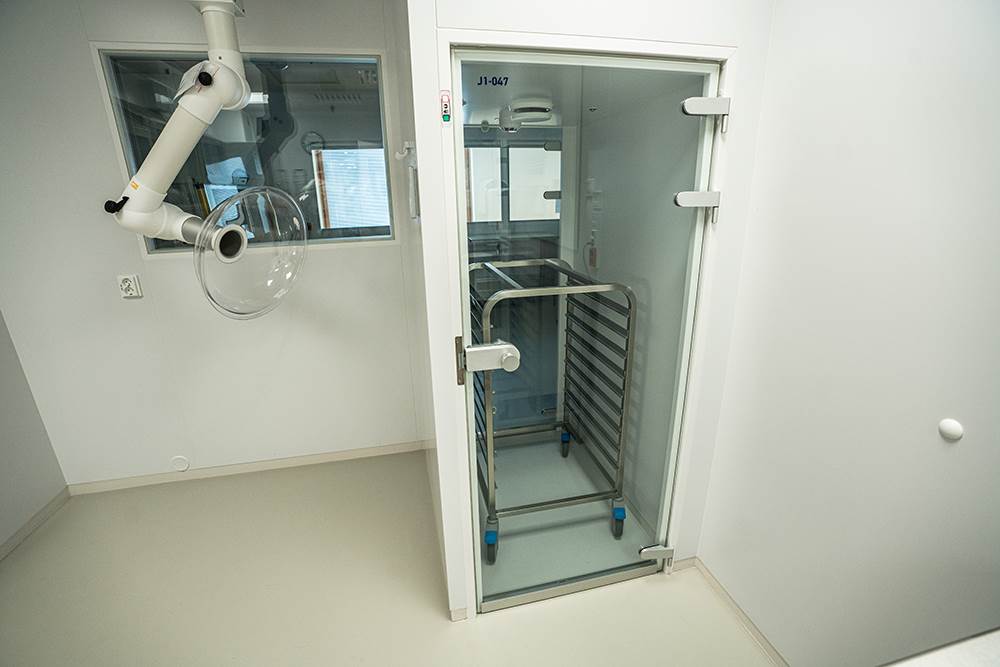

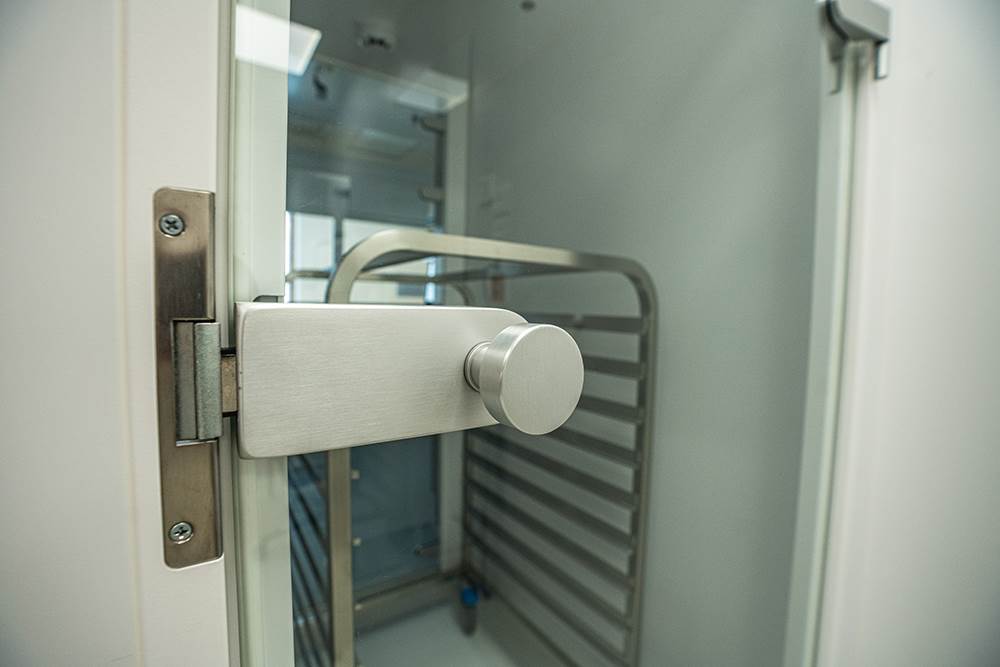

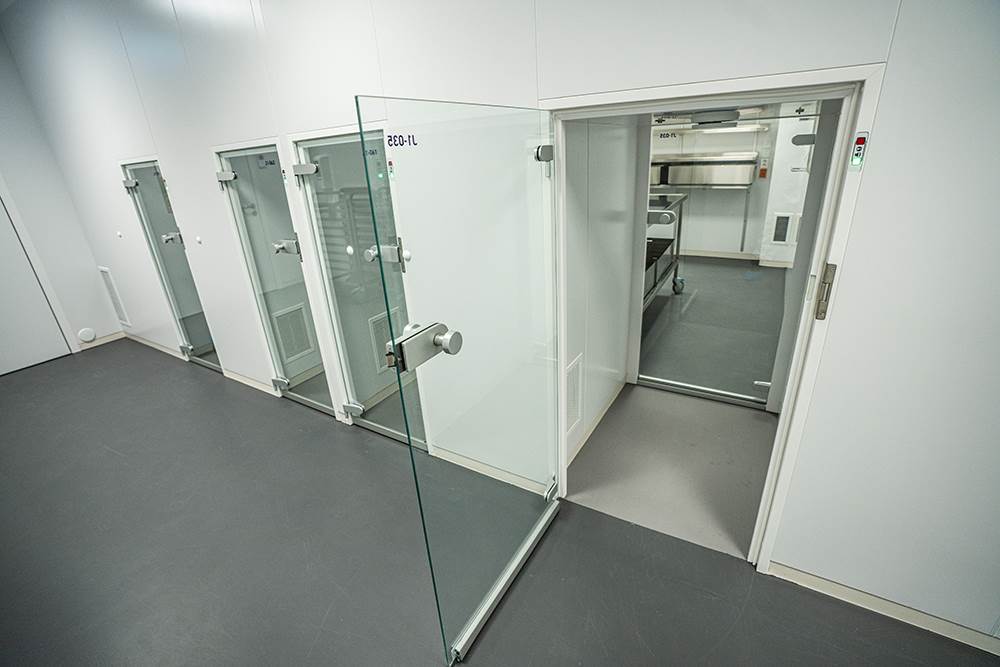

- Lasiovia käytetään osana läpiantokaappeja (aktiivi- ja passiivikaapit).
- Lisävarusteita ovat muun muassa oviautomatiikka, ovensulkimet, peilit, aurinkosuojilla varustetut ikkunat, float- tai turvalasista (ESG, VSG) valmistetut ikkunat, automaattiset laskeutuvat tiivisteet, ruostumattomasta teräksestä valmistetut potkulevyt, sähkömekaaniset ja sähkömagneettiset lukot, signaalipaneelit ja paljon muuta.
-
EHSD ILMAMÄÄRÄSÄÄDIN
- Helppo ja nopea valinta
- Eristetty vaippa
- FläktGroupin IMS-toimilaite vakiona
-
PUHDASTILAN SANDWICH-PANEELIT
- Paneelit ovat sandwich-rakenteisia (kaksi teräslevyä, joiden välissä on lämpöeristys), ja niiden pinnoite on maalattua tai ruostumatonta teräslevyä.
- Erikoisvärit ja erilaiset eristevaihtoehdot ovat mahdollisia, materiaalista vapautuvien hiukkasten määrä on minimaalinen.
- R-paneelien paksuus on 62 mm, M- ja Me-paneelien paksuus on 60 mm.
- Saatavana on myös yhteensopivia uppoasennettavia lasitettuja paneeleita (aukeamattomat ikkunat) ja ovia.
- Kaikki liitokset tiivistetään pysyvästi joustavalla silikonilla, jonka väri on mahdollisimman lähellä paneelin väriä.
- Saatavana pyöreät liitokset lattiaan, alakattoon ja sisäkulmiin (pyöristysprofiilijärjestelmä).
- Paneelit on helppo huoltaa ja pitää puhtaana ja ne kestävät desinfiointiaineita.
- Paneelit varmistavat yli- tai alipaineen ylläpitämiseksi tarvittavan tiiveyden puhdastilassa.
-
PUHDASTILAN Inwall-VERHOUSPANEELIT
- Ihanteellinen ratkaisu olemassa olevien tilojen muuttamiseen puhtaiksi tiloiksi.
- Helppo ja nopea kiinnitys rakenteellisiin seiniin.
- Kaikki paneelit ovat tehdasvalmisteisia – vähän muutoksia työmaalla.
- Kaikki liitokset tiivistetty silikonilla.
- Johtavien kaapeleiden kautta liitetyt paneelit maadoitetaan maadoituspisteeseen.
-
PUHDASTILAN POISTOILMAOSAT
- Anestesiakaasujen ja hiukkasten sekä mikrobeja sisältävän huoneilman poisto luotettavasti.
- Erilaisia vaihtoehtoja poistoilmanvaihtoon.
- Poistoilmakomponenttien saumaton integrointi kaikkiin seinäpaneeli- ja verhoustyyppeihin.
-
PUHDASTILAN KATOT
- LS-katto – kevytkatto lukitusprofiilein
- KS-katto – kasettikatto alumiiniprofiilikehikolla
- KSH-katto – käveltävä kasettikatto Alucore-paneelein
- RS-katto - käveltävä sandwich-paneelikatto.
- Paneelin pinnalta irtoaa mahdollisimman vähän hiukkasia.
- Helppo asentaa, puhdistaa ja desinfioida, kestää tavanomaisia desinfiointiaineita.
- Kasettien väliset liitokset tiivistetään pysyvästi joustavalla tiivisteellä.
-
CGF, CGG ja CGO SUODATINPÄÄTELAITTEET
- Käytetään lääketeollisuudessa, laboratorioissa, sairaaloissa, mikrobiologiassa, elektroniikkateollisuudessa ja elintarviketeollisuudessa.
- Helppo integrointi kaikentyyppisiin FläktGroup-alakattoihin.
- Suodatinluokat H13-U15 alumiinikehyksessä, kuiva- tai nestetiivisteellä varustettuna.
- Turbulentti syrjäyttävä virtaus.
- Integroitu painemittariliitäntä painehäviön seurantaa varten.
- Testiaerosolin syöttöputki (pitoisuuden mittaaminen).
