Kattavat ja räätälöidyt puhdastilaratkaisut terveydenhuollon ja muun teollisuuden käyttöön
Puhdastilaratkaisut
FläktGroupin puhdastilojen LVI-ratkaisut tarjoavat tinkimätöntä laatua ja täyttävät lääke- ja terveydenhuoltoalan tiukimmat hygieniavaatimukset. Tunnistat puhdastilaratkaisumme myös nimellä AHMA (Asiakaslähtöinen, Hygieeninen kokonaisratkaisu, Muuntojoustava tila ja Alhaiset elinkaarikustannukset).
Puhdastilasovellukset
Valmistamme tuotteet itse ja tarjoamme markkinoiden laajimman valikoiman puhdastilakäyttöön: suodatinyksiköt, huonetilaelementit, CAV- ja VAV-säätöjärjestelmät, erittäin tehokkaat jäähdyttimet ja ilmankäsittelykoneet. Kaikki tuotteet on suunniteltu erityisesti puhdastilasovelluksiin.

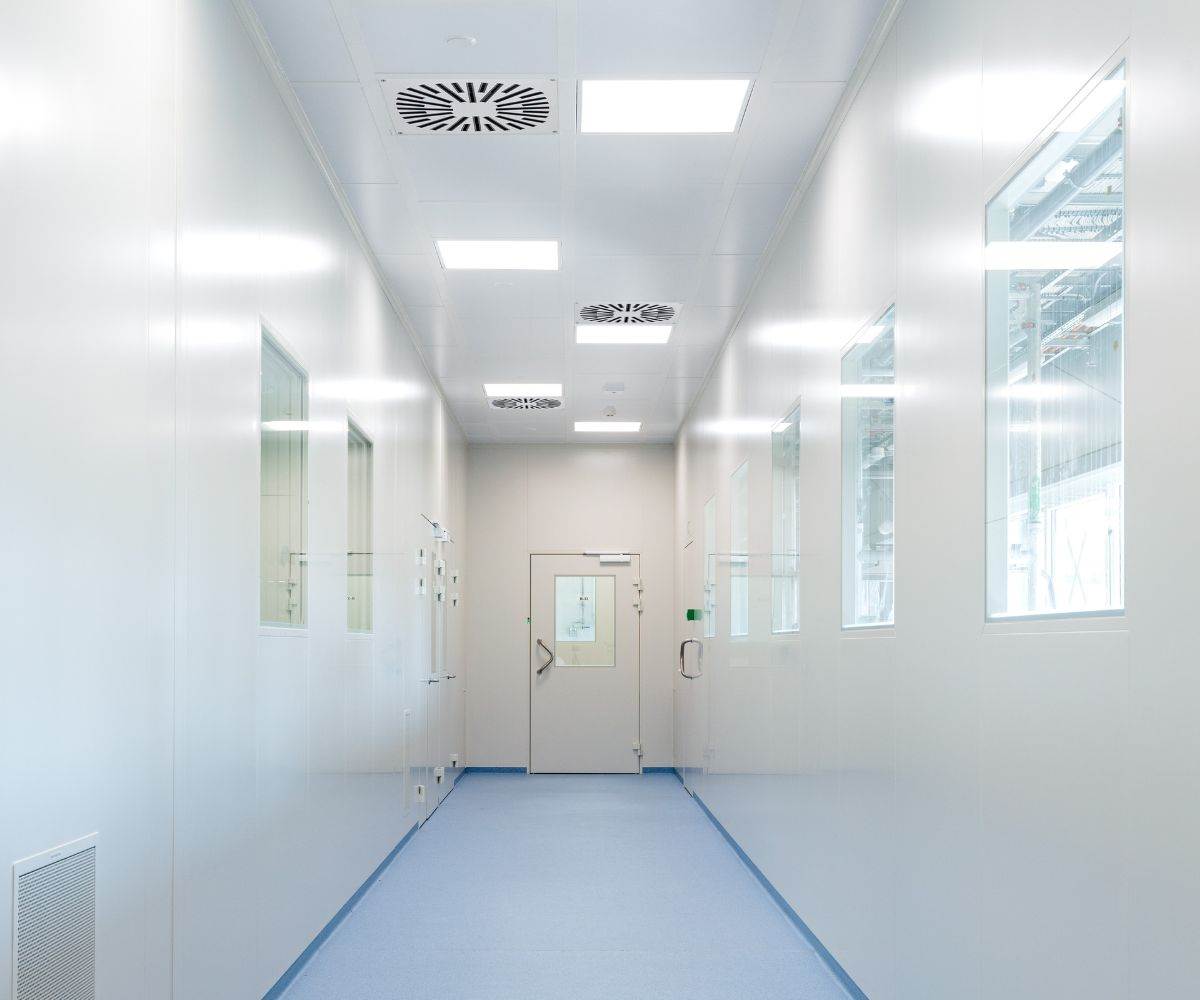

Miksi valita meidät?
Yli 100 vuoden ilmanvaihtoalan kokemuksella FläktGroup on tunnustettu alan edelläkävijä. Tarjoamme laajan ja kattavan tuoteportfolion, johon kuuluvat mm. ilmankäsittelykoneet, jäähdyttimet, hajottajat. CAV- ja VAV-järjestelmät, suodatinyksiköt ja huonetilaelementit. Kaikki nämä ensiluokkaiset ratkaisut ovat räätälöitävissä yksilöllisiin projektitarpeisiisi – ja saat ne yhdeltä luotettavalta toimijalta. Tämä takaa koko projektin sujuvan toteutuksen.
FläktGroupin puhdastilapalveluiden avulla voit säätää ja hallita kaikkia kriittisiä parametreja tuotantoprosessien vaatimusten mukaan – sekä hallita huoneilman puhdistusta järjestelmällisesti.
Ratkaisumme säätelevät ilmanpainetta, lämpötilaa ja kosteutta, sekä ennen kaikkea rajoittavat hienojakoisen pölyn, ihonhiukkasten ja bakteerien pääsyä tilaan – suojaten tuotteita ja prosesseja.
Tutustu puhdastilaratkaisuihimme rakennuksen sisällä
Klikkaa ”hotspoteja” saadaksesi lisätietoja tuotteistamme.
Sandwich-paneelit| Ovet & Ikkunat | Katot
Yksi toimittaja – täydellinen puhdastilaratkaisu (ilmanvaihto, rakenne ja tila)
- Sandwich-seinäpaneelit muodostavat itsekantavan seinärakenteen, jossa liitokset tiivistetään silikonilla ja kulmat ovat pyöristettyjä
- Ovet ja ikkunat integroituvat järjestelmään ja asennetaan tasaan seinäpintojen kanssa
- Ripustettavat katot – useita vaihtoehtoja: kevytkatto lukitusprofiilein, kasettikatto tai käveltävä kasettikatto tai käveltävä sandwich-paneelikatto – kaikki mahdollistavat laminaariyksiköiden, poistoilmahajottajien, puhallin-suodatin-yksiköiden ja valaisimien ilmatiiviin integroinnin.
CGx kattoilmahajotin – HEPA-suodattimilla varustetut hajottimet
Sisäänrakennetuilla HEPA-suodattimilla varustetut kattoon asennettavat CGx-ilmahajottimet toimivat viimeisenä suodatusvaiheena kaikentyyppisten hiukkasmaisten ilman epäpuhtauksien, myös mikro-organismien, tehokkaassa suodatuksessa.
- Eri ilmanhajotinmallit: pyörre, rei’itetty, suuttimet, puhallus neljältä puolelta
- Suunniteltu pyörteiseen siirtymävirtaukseen
HEPA-suodatin viimeisenä suodatusvaiheena (luokat H13–U15), alumiinikehyksessä - Integroitu paine-eroliitäntä
- Testiaerosolin syöttöputki (pitoisuuden mittaaminen)
- Vaakasuora/pystysuora, pyöreä tai suorakaiteen muotoinen kanavaliitäntä, valinnainen sulkupelti
Air shower
Ilmasuihkut poistavat tehokkaasti epäpuhtaudet henkilöstön vaatteista tai materiaalien pinnoilta ennen puhdastilaan siirtymistä ja sieltä poistumista.
- Dekontaminaatio suoritetaan poistamalla pöly ja likahiukkaset puhdastilan henkilöstön vaatteista
- Puhdistus tehokkaan, 25 m/s turbulenttisen puhdasilmasuihkun avulla
- Automaattinen puhdistusjakso paineenvalvonnalla, ovien lukituksella ja käyttäjän ohjausasetuksilla
- Suodatus esisuodattimella ja HEPA-suodattimella
- Jopa kolme tilaa voidaan yhdistää toisiinsa
Fresh Heaven MAXX Laminar airflow unit
The laminar airflow unit (FHM) provides product or process protection by supplying a low-turbulent clean air supply, minimizing the risk of contaminants from surrounding areas.
- Customized dimensions
- H13 or H14 filters with a fluid (gel) gasket
- Operates in recirculation mode or on supply air delivered from AHU
- Casing in stainless-steel or steel in RAL9010
- LED lighting and soft wall available
- Equipped with autonomous automatics.
Poistoilmaosat
Poistoilmaosat on integroitu puhdastilaan ja ne varmistavat epäpuhtaan ilman luotettavan poiston puhdastilasta.
- Tehokas ilmanvaihto – myös anestesiakaasut ja mikrobeja sisältävä ilma
- Useita erilaisia poistoilmaosia
- Säleiköt, joissa on irrotettavat etulevyt ja suodatin
- Säleiköt ruostumattomasta teräksestä tai RAL 9010 -maalatusta teräksestä
- Poistoilmapaneelit, jotka integroituvat saumattomasti seinän kanssa ja säästävät huoneen nettopinta-alaa
- Poistoilman komponenttien saumaton integrointi kaikkiin seinäpaneeleihin ja verhoiluihin
D-MAXX-järjestelmä
D-MAXX-kulunvalvontajärjestelmä on suunniteltu varmistamaan, että henkilöt ja materiaalit siirtyvät ennalta määrätyllä tavalla puhdastiloissa.
- Lukitusjärjestelmä varmistaa, että ovia ei voi avata samanaikaisesti ilmalukossa, mikä estää äkillisen paineen tasoittumisen ja turvaa puhdastilan puhtauden.
- D-MAXX-järjestelmään kuuluu D-MAXX-ohjaus, optinen tunnistin, sähkömekaaninen tai sähkömagneettinen lukko, virtalähde ja signaalipaneeli
- Signaalipaneeli antaa oven avautumista ilmaisevan valo-ja äänimerkin
Tuuletin-suodatinyksikkö Fresh Breeze
Fresh Breeze -puhallin-suodatinyksikkö (FFU), joka on suunniteltu asennettavaksi alakattoon, on varustettu radiaalipuhaltimella ja HEPA-suodattimella. Sen avulla tuodaan suodatettua ilmaa puhtaisiin tiloihin, joissa tarvitaan tasaista ilmavirtaa.
- Kaksi kokoa: FB 12 (600 x 1200 mm) ja FB 24 (1200 x 1200 mm)
- H13- tai H14-HEPA-suodatin nestetiivisteellä
- Esisuodatin ja vedenjäähdytin lisävarusteena
- Valinnainen automaattinen vakioilmavirran säätö suodattimien tukkeutumisesta riippumatta
- Kotelo alumiinia, myös RAL 9010
- Erilaiset ohjausjärjestelmät (seinäohjauspaneelit, EC-Control-ohjelmisto) mukaan lukien omat integroidut ohjaimet
Läpiantoluukku (läpiantokaappi)
Läpiantoluukut toimivat materiaalisulkujen väliseinänä ja tarjoavat kätevän ratkaisun esineiden siirtämiseen eri puhtausluokituksen omaavien alueiden välillä.
- Koko ja materiaali voidaan räätälöidä
- Siirtoluukut on valmistettu kirkkaasta karkaistusta turvalasista (ESG)
- Läpiantoluukku voi olla passiivinen tai varustettu HEPA-suodattimella varustetulla päätelaitteella, joka puhdistaa ilman
- D-MAXX-järjestelmän integrointi materiaalien liikkeen hallintaan sekä oven avautumista ilmaiseva valo- ja äänimerkki
Ilmankäsittelykoneet
Erittäin muunneltava ilmankäsittelykone. Suunniteltu puhtaita pintoja ja helppoa puhdistusta silmällä pitäen, mikä takaa VDI6022-standardin mukaiset hygieniavaatimukset.
- Useita koko- ja asennusvaihtoehtoja
- Ympäristöystävällinen ja tehokas lämmön talteenotto
- Kaikki koneet voidaan toimittaa FläktGroupin integroidulla ISYteq 4.0 -ohjausjärjestelmällä
- 2/TB2/L1/D1 Eurovent-sertifioitu kotelo
Jäähdyttimet
Kaikki FläktGroupin jäähdyttimet. lämpöpumput ja lauhduttimet täyttävät Ecodesign-direktiivin vaatimukset.
- Laaja tehoalue, n. 4 – 1800 kW
Useita vaihtoehtoja saatavilla:
- Ilmajäähdytteiset
- Vesijäähdytteiset
- Vapaajäähdytteiset
- HeaMo: Samanaikainen jäähdytys ja lämmitys
Integroitu ohjausjärjestelmä
FläktEdge
FläktEdge on ilmanvaihdon ja lämmityksen ohjausjärjestelmä pienille ja keskisuurille rakennuksille.
- Erinomainen sisäilmasto ja jopa 12 dB(A) melunvaimennus
- Säästö jopa 80% energiassa verrattuna CAV-järjestelmiin ja 20% säästö verrattuna DCV-järjestelmään
- Nopea toimitus ja asennus – jopa 10 kertaa nopeampi asentaa ja ottaa käyttöön kuin perinteinen BMS
EMXS ilmamääräsäädin
EMXS-6 sopii käytettäväksi ilmavirran säätöön tiloissa missä tarvitaan nopeaa reagointia. Sovellusesimerkkinä laboratorion poistoilmasovellukset. . Belimo-säätimellä varustetut ilmavirtasäätimet sopivat VAV- ja CAV-sovelluksiin.
- Nopea toimilaite, ajoaika 2,4 s / 90°
- Paineanturi on integroitu ohjaimeen
- Anturi on huoltovapaa eikä vaadi kalibrointia
- Sopii epäpuhtaan ilman siirtämiseen
- Turvatoiminnossa jännitteen hävittyä pelti ajaa kiinni tai auki, valitun toiminnon mukaisesti
Sandwich-paneelit| Ovet & Ikkunat | Katot
Yksi toimittaja – täydellinen puhdastilaratkaisu (ilmanvaihto, rakenne ja tila)
- Sandwich-seinäpaneelit muodostavat itsekantavan seinärakenteen, jossa liitokset tiivistetään silikonilla ja kulmat ovat pyöristettyjä
- Ovet ja ikkunat integroituvat järjestelmään ja asennetaan tasaan seinäpintojen kanssa
- Ripustettavat katot – useita vaihtoehtoja: kevytkatto lukitusprofiilein, kasettikatto tai käveltävä kasettikatto tai käveltävä sandwich-paneelikatto – kaikki mahdollistavat laminaariyksiköiden, poistoilmahajottajien, puhallin-suodatin-yksiköiden ja valaisimien ilmatiiviin integroinnin.
CGx kattoilmahajotin – HEPA-suodattimilla varustetut hajottimet
Sisäänrakennetuilla HEPA-suodattimilla varustetut kattoon asennettavat CGx-ilmahajottimet toimivat viimeisenä suodatusvaiheena kaikentyyppisten hiukkasmaisten ilman epäpuhtauksien, myös mikro-organismien, tehokkaassa suodatuksessa.
- Eri ilmanhajotinmallit: pyörre, rei’itetty, suuttimet, puhallus neljältä puolelta
- Suunniteltu pyörteiseen siirtymävirtaukseen
HEPA-suodatin viimeisenä suodatusvaiheena (luokat H13–U15), alumiinikehyksessä - Integroitu paine-eroliitäntä
- Testiaerosolin syöttöputki (pitoisuuden mittaaminen)
- Vaakasuora/pystysuora, pyöreä tai suorakaiteen muotoinen kanavaliitäntä, valinnainen sulkupelti
Air shower
Ilmasuihkut poistavat tehokkaasti epäpuhtaudet henkilöstön vaatteista tai materiaalien pinnoilta ennen puhdastilaan siirtymistä ja sieltä poistumista.
- Dekontaminaatio suoritetaan poistamalla pöly ja likahiukkaset puhdastilan henkilöstön vaatteista
- Puhdistus tehokkaan, 25 m/s turbulenttisen puhdasilmasuihkun avulla
- Automaattinen puhdistusjakso paineenvalvonnalla, ovien lukituksella ja käyttäjän ohjausasetuksilla
- Suodatus esisuodattimella ja HEPA-suodattimella
- Jopa kolme tilaa voidaan yhdistää toisiinsa
Fresh Heaven MAXX Laminar airflow unit
The laminar airflow unit (FHM) provides product or process protection by supplying a low-turbulent clean air supply, minimizing the risk of contaminants from surrounding areas.
- Customized dimensions
- H13 or H14 filters with a fluid (gel) gasket
- Operates in recirculation mode or on supply air delivered from AHU
- Casing in stainless-steel or steel in RAL9010
- LED lighting and soft wall available
- Equipped with autonomous automatics.
Poistoilmaosat
Poistoilmaosat on integroitu puhdastilaan ja ne varmistavat epäpuhtaan ilman luotettavan poiston puhdastilasta.
- Tehokas ilmanvaihto – myös anestesiakaasut ja mikrobeja sisältävä ilma
- Useita erilaisia poistoilmaosia
- Säleiköt, joissa on irrotettavat etulevyt ja suodatin
- Säleiköt ruostumattomasta teräksestä tai RAL 9010 -maalatusta teräksestä
- Poistoilmapaneelit, jotka integroituvat saumattomasti seinän kanssa ja säästävät huoneen nettopinta-alaa
- Poistoilman komponenttien saumaton integrointi kaikkiin seinäpaneeleihin ja verhoiluihin
D-MAXX-järjestelmä
D-MAXX-kulunvalvontajärjestelmä on suunniteltu varmistamaan, että henkilöt ja materiaalit siirtyvät ennalta määrätyllä tavalla puhdastiloissa.
- Lukitusjärjestelmä varmistaa, että ovia ei voi avata samanaikaisesti ilmalukossa, mikä estää äkillisen paineen tasoittumisen ja turvaa puhdastilan puhtauden.
- D-MAXX-järjestelmään kuuluu D-MAXX-ohjaus, optinen tunnistin, sähkömekaaninen tai sähkömagneettinen lukko, virtalähde ja signaalipaneeli
- Signaalipaneeli antaa oven avautumista ilmaisevan valo-ja äänimerkin
Tuuletin-suodatinyksikkö Fresh Breeze
Fresh Breeze -puhallin-suodatinyksikkö (FFU), joka on suunniteltu asennettavaksi alakattoon, on varustettu radiaalipuhaltimella ja HEPA-suodattimella. Sen avulla tuodaan suodatettua ilmaa puhtaisiin tiloihin, joissa tarvitaan tasaista ilmavirtaa.
- Kaksi kokoa: FB 12 (600 x 1200 mm) ja FB 24 (1200 x 1200 mm)
- H13- tai H14-HEPA-suodatin nestetiivisteellä
- Esisuodatin ja vedenjäähdytin lisävarusteena
- Valinnainen automaattinen vakioilmavirran säätö suodattimien tukkeutumisesta riippumatta
- Kotelo alumiinia, myös RAL 9010
- Erilaiset ohjausjärjestelmät (seinäohjauspaneelit, EC-Control-ohjelmisto) mukaan lukien omat integroidut ohjaimet
Läpiantoluukku (läpiantokaappi)
Läpiantoluukut toimivat materiaalisulkujen väliseinänä ja tarjoavat kätevän ratkaisun esineiden siirtämiseen eri puhtausluokituksen omaavien alueiden välillä.
- Koko ja materiaali voidaan räätälöidä
- Siirtoluukut on valmistettu kirkkaasta karkaistusta turvalasista (ESG)
- Läpiantoluukku voi olla passiivinen tai varustettu HEPA-suodattimella varustetulla päätelaitteella, joka puhdistaa ilman
- D-MAXX-järjestelmän integrointi materiaalien liikkeen hallintaan sekä oven avautumista ilmaiseva valo- ja äänimerkki
Ilmankäsittelykoneet
Erittäin muunneltava ilmankäsittelykone. Suunniteltu puhtaita pintoja ja helppoa puhdistusta silmällä pitäen, mikä takaa VDI6022-standardin mukaiset hygieniavaatimukset.
- Useita koko- ja asennusvaihtoehtoja
- Ympäristöystävällinen ja tehokas lämmön talteenotto
- Kaikki koneet voidaan toimittaa FläktGroupin integroidulla ISYteq 4.0 -ohjausjärjestelmällä
- 2/TB2/L1/D1 Eurovent-sertifioitu kotelo
Jäähdyttimet
Kaikki FläktGroupin jäähdyttimet. lämpöpumput ja lauhduttimet täyttävät Ecodesign-direktiivin vaatimukset.
- Laaja tehoalue, n. 4 – 1800 kW
Useita vaihtoehtoja saatavilla:
- Ilmajäähdytteiset
- Vesijäähdytteiset
- Vapaajäähdytteiset
- HeaMo: Samanaikainen jäähdytys ja lämmitys
Integroitu ohjausjärjestelmä
FläktEdge
FläktEdge on ilmanvaihdon ja lämmityksen ohjausjärjestelmä pienille ja keskisuurille rakennuksille.
- Erinomainen sisäilmasto ja jopa 12 dB(A) melunvaimennus
- Säästö jopa 80% energiassa verrattuna CAV-järjestelmiin ja 20% säästö verrattuna DCV-järjestelmään
- Nopea toimitus ja asennus – jopa 10 kertaa nopeampi asentaa ja ottaa käyttöön kuin perinteinen BMS
EMXS ilmamääräsäädin
EMXS-6 sopii käytettäväksi ilmavirran säätöön tiloissa missä tarvitaan nopeaa reagointia. Sovellusesimerkkinä laboratorion poistoilmasovellukset. . Belimo-säätimellä varustetut ilmavirtasäätimet sopivat VAV- ja CAV-sovelluksiin.
- Nopea toimilaite, ajoaika 2,4 s / 90°
- Paineanturi on integroitu ohjaimeen
- Anturi on huoltovapaa eikä vaadi kalibrointia
- Sopii epäpuhtaan ilman siirtämiseen
- Turvatoiminnossa jännitteen hävittyä pelti ajaa kiinni tai auki, valitun toiminnon mukaisesti

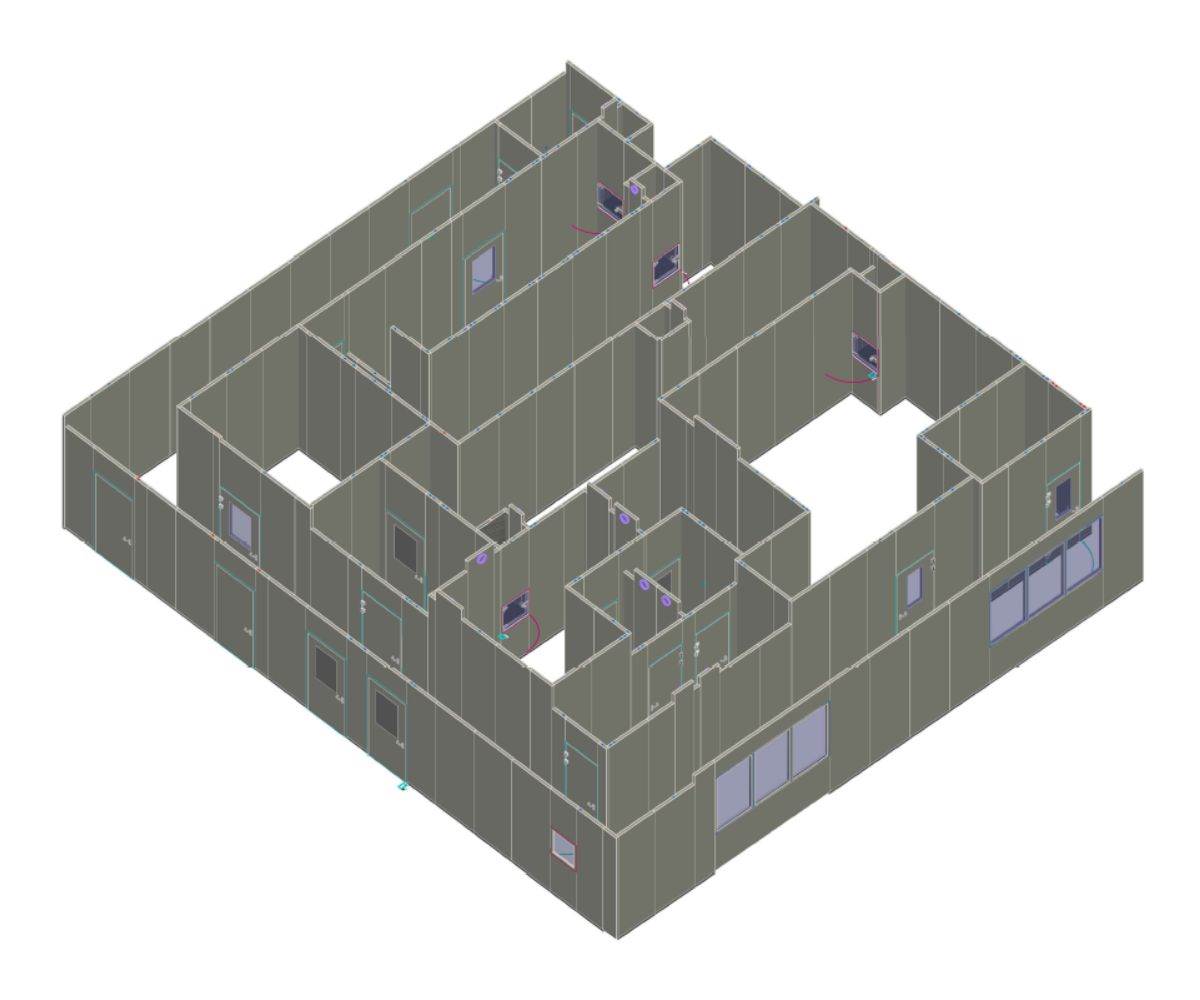

Puhdastilaelementit
Puhdastilajärjestelmämme ovat kansainvälisen standardin ISO 14644 ja EU:n GMP-ohjeiden mukaisia. Niissä on sileät, desinfiointiaineille kestävät pinnat, jotka minimoivat kontaminaatioiden kertymisen ja takaavat optimaalisen hygienian.
Rakennuselementtien tuotevalikoima:
- Sandwich-paneelit
- Inwall-verhouspaneelit
- Saranaovet
- Liukuovet
- Ikkunat
- Poistoilmaosat

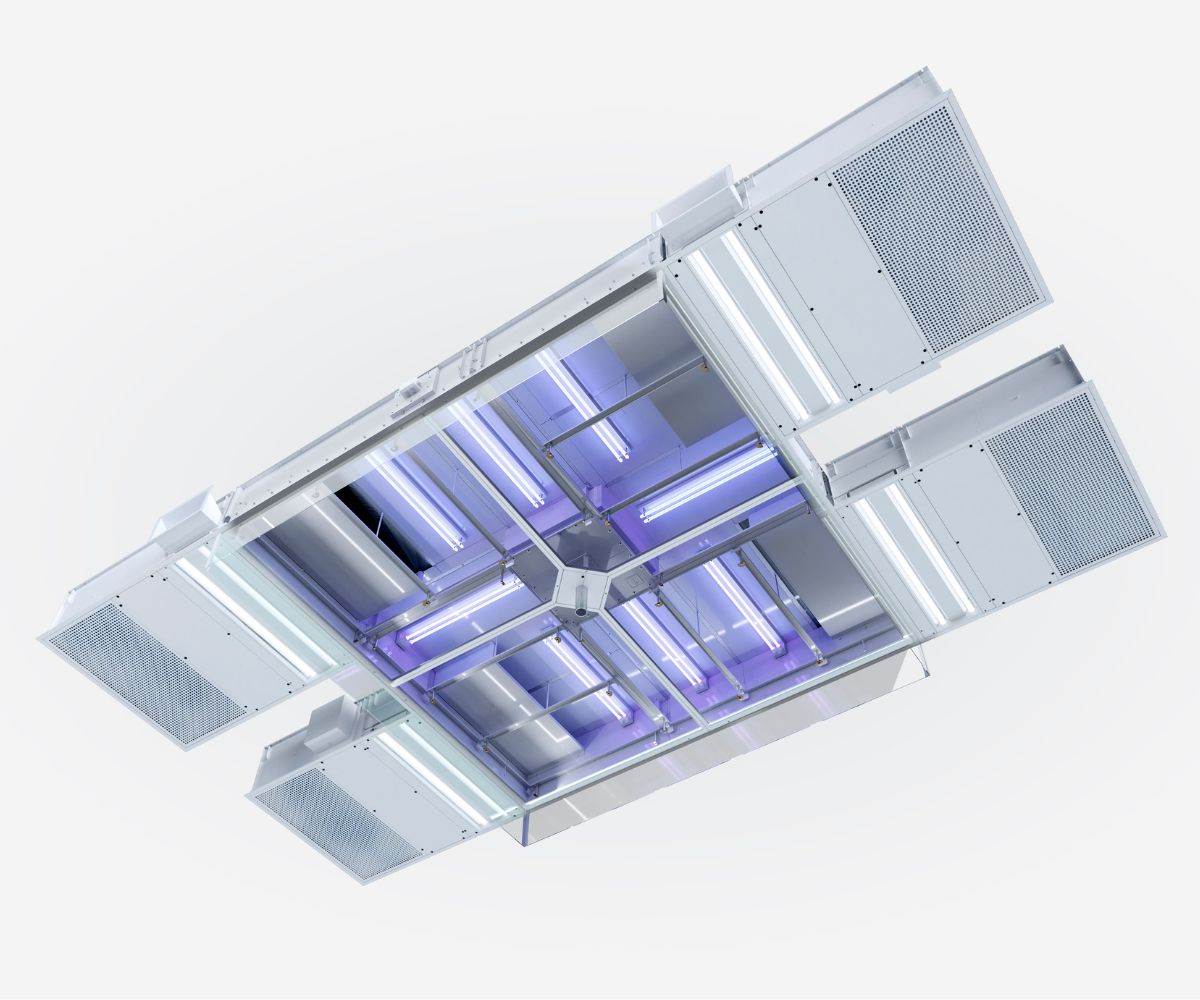

Puhdastilan suodatinyksiköt
Tarjoamme HEPA- ja ULPA-suodattimilla varustettuja suodatinyksiköitä, jotka räätälöidään puhtausluokan ja tilan käyttötarkoituksen mukaan – varmistaen optimaalisen ilmavirtakuvion.
Suodatinyksiköiden tuotevalikoima:
- Ilmasuihku
- CGx ilmahajottimet HEPA-suodatinhajottaja
- Fresh Breeze – Puhallin-suodatinyksikkö
- Fresh Heaven Maxx Laminaari -yksikkö teollisuuskäyttöön
- Fresh Heaven Maxx O Laminaari -yksikkö leikkaussaliin
- Fresh Heaven Maxx O POWER Laminaari -yksikkö leikkaussaliin, jossa on omat puhaltimet.
Tutustu puhdastilaratkaisuihimme eri puolilla maailmaa
Klikkaa ”hotspot”-kohteita saadaksesi lisätietoja projekteistamme.
Projekti: Rovaniemen sairaala
Vuosi: 2021
Maa: Suomi
Toimiala: Leikkaussali ja sairaala
Ratkaisu:
- Sandwich-seinäpaneelit, R-tyyppi
- Ikkunat
- Saranaovet lukitusjärjestelmällä
- LED-valot
- LS-valokatto ja huoltoluukut
- RS-paneelikatto
- Säleiköt
Projekti: Plastiikkakirurgian leikkaussali Prahassa
Vuosi: 2019-2020
Maa: Tšekki
Toimiala: Leikkaussali ja sairaala
Ratkaisu:
- Laminaarinen ilmanvaihtoyksikkö leikkaussaleihin Fresh Heaven, integroidut LED-valot ja ohjaus
- OT+ -paneelit RAL 5024
- Kaapit OT+ -järjestelmässä
- Automaattiset liukuovet
- Saranaovet
- LS-valokatto
- Ruostumattomasta teräksestä valmistetut säleiköt
- Valaisimet
Projekti: Oligonukleotidit
Vuosi: 2023
Maa: Saksa
Toimiala: Lääketeollisuus
Ratkaisu:
- Sandwich-seinäpaneelit, R-tyyppi
-
RS-paneelikatto
-
Ikkunat, monikerroksinen turvalasi VSG
-
Saranaovet
-
LED-valot
-
CGF + pistorasiat
-
Suodattimet
-
Säleiköt
Projekti: Mikrosiru ISO 4
Vuosi: 2018
Country: Valko-Venäjä
Toimiala: Mikroelektroniikka
Ratkaisu:
- Tuuletin-suodatinyksiköt Fresh Breeze
- Ilmasuihku
- Sandwich-paneelit, R-tyyppi
- Ikkunat ja saranaovet
- CGx-hajottimet HEPA-suodattimilla
- RS-paneelikatto
- Valaisimet
- Ruostumattomasta teräksestä valmistetut säleiköt
- Ilmankäsittelykoneet
- Jäähdytin
- Korotettu lattia
Projekti: Kirurgiset instrumentit
Vuosi: 2018
Maa: Puola
Toimiala: Lääketieteelliset laitteet
Ratkaisu:
- M-tyyppiset Sandwich-paneelit
- Ikkunat ja saranaovet
- CGx-hajottimet HEPA-suodattimilla
- LS-valokatto
- Valaisimet
- Ruostumattomasta teräksestä valmistetut säleiköt
- Ilmanvaihtokone
- Epoksi-hartsilattiat
Projekti: Leikkaussali sairaalassae
Vuosi: 2016
Maa: Ranska
Toimiala: Leikkaussali
Ratkaisu:
- Laminaarinen ilmanvaihtoyksikkö leikkaussaleihin
- Fresh Heaven Maxx O Power kierrätysmoduulilla, integroiduilla LED-valoilla ja säätimillä
- Ilmankäsittelykone CAIRPlus
Projekti: Olemassa olevan rakennuksen kunnostus
Vuosi: 2024
Maa: Unkari
Toimiala: Lääketeollisuus
Ratkaisu:
- R-tyyppiset Sandwich-paneelit
- Ikkunat
- Saranaovet, joissa on lukitusjärjestelmä ja ruostumattomasta teräksestä valmistetut suojalevyt
- RS-paneelikatto
- LS-valokatto
Projekti: Autoteollisuus ISO 7
Vuosi: 2018
Maa: Romania
Toimiala: Autoteollisuus
Ratkaisu:
- Kattava valikoima rakennuselementtejä (katto, seinät, ikkunat, ovet)
- Ilmankäsittelykone Cairplus + ohjaus
- Tuuletin-suodatinyksiköt Fresh Breeze + ohjaus
- CGx-hajottimet HEPA-suodattimilla
- Ilmasuihku
Projekti: Liègen avaruuskeskus
Vuosi: 2020
Maa: Belgia
Toimiala: Ilmailu
Ratkaisu:
- 34 Fresh Breeze -suodatinpuhallinyksikköä
- 2 ilmankäsittelykonetta CAIRplus, 3000 m³/h
Projekti: Moduulirakenteisten puhdastilojen prototyyppi
Vuosi: 2019
Maa: Irlanti
Toimiala: Puhdastilat
Ratkaisu:
- eQ Top ilmankäsittelykone ohjauksella, BACnet-tiedonsiirto
- DX-lämpöpumppu
- DX-BMS-moduuli
- DX-putkisto – kaikki käyttöönotettu
Projekti: Djellali Louafi -klinikka
Vuosi: 2021
Maa: Algeria
Toimiala: Leikkaussali ja sairaala
Ratkaisu:
- Sandwich-paneelit
- Laminaariset yksiköt leikkaussaleihin Fresh Heaven Maxx O Power
- Liukuovet
- Katto
- Ilmankäsittelykone CAIRplus
- Jäähdyttimet GLAC2056 160 kW / GLAC2061 178 kW
- Hajottimet CGF HEPA-suodattimilla
- Valaisimet
Projekti: Tartuntatauteja hoitava julkinen sairaala
Vuosi: 2023
Maa: Kazakstan
Toimiala: Sairaala
Ratkaisu:
- Läpiantokaappi
- Ikkunat
- Ovet
- CGF
- Pistorasiat
- R-paneelit
Projekti: Julkinen sairaala
Vuosi: 2022
Maa: Viro
Toimiala: Sairaala
Ratkaisu:
- Profiilit
- Ikkunan
- R-E-paneelit
- RA-paneelit
- Asennuspaneelit
- Säleiköt
- Huoltoluukut
- Ovet
- Asennusmateriaalit
- Läpiantokaappi
- CGF
Projekti: Vertical Farm
Vuosi: 2024
Maa: Itävälta
Toimiala: Elintarviketeollisuus
Ratkaisu:
- Henkilökohtainen ilmalukko, ilmasuihku
Projekti: Bioteknologialaboratorioy
Vuosi: 2022
Maa: Liettua
Toimiala: Biotekniikka
Ratkaisu:
- Sandwich-seinäpaneelit, R-tyyppi
- Ikkunat ja ikkunat UV-suojalla, keltaiset kalvo
- Saranaovet, suojalevyt ruostumattomasta teräksestä
- LED-valot
- LS-valokatto ja tarkastusluukut
- KSH-kasettikatto
- Säleiköt
- Ilmasuihkut
- Ilmankäsittelykoneet
- Jäähdyttimet
Projekti: Rovaniemen sairaala
Vuosi: 2021
Maa: Suomi
Toimiala: Leikkaussali ja sairaala
Ratkaisu:
- Sandwich-seinäpaneelit, R-tyyppi
- Ikkunat
- Saranaovet lukitusjärjestelmällä
- LED-valot
- LS-valokatto ja huoltoluukut
- RS-paneelikatto
- Säleiköt
Projekti: Plastiikkakirurgian leikkaussali Prahassa
Vuosi: 2019-2020
Maa: Tšekki
Toimiala: Leikkaussali ja sairaala
Ratkaisu:
- Laminaarinen ilmanvaihtoyksikkö leikkaussaleihin Fresh Heaven, integroidut LED-valot ja ohjaus
- OT+ -paneelit RAL 5024
- Kaapit OT+ -järjestelmässä
- Automaattiset liukuovet
- Saranaovet
- LS-valokatto
- Ruostumattomasta teräksestä valmistetut säleiköt
- Valaisimet
Projekti: Oligonukleotidit
Vuosi: 2023
Maa: Saksa
Toimiala: Lääketeollisuus
Ratkaisu:
- Sandwich-seinäpaneelit, R-tyyppi
-
RS-paneelikatto
-
Ikkunat, monikerroksinen turvalasi VSG
-
Saranaovet
-
LED-valot
-
CGF + pistorasiat
-
Suodattimet
-
Säleiköt
Projekti: Mikrosiru ISO 4
Vuosi: 2018
Country: Valko-Venäjä
Toimiala: Mikroelektroniikka
Ratkaisu:
- Tuuletin-suodatinyksiköt Fresh Breeze
- Ilmasuihku
- Sandwich-paneelit, R-tyyppi
- Ikkunat ja saranaovet
- CGx-hajottimet HEPA-suodattimilla
- RS-paneelikatto
- Valaisimet
- Ruostumattomasta teräksestä valmistetut säleiköt
- Ilmankäsittelykoneet
- Jäähdytin
- Korotettu lattia
Projekti: Kirurgiset instrumentit
Vuosi: 2018
Maa: Puola
Toimiala: Lääketieteelliset laitteet
Ratkaisu:
- M-tyyppiset Sandwich-paneelit
- Ikkunat ja saranaovet
- CGx-hajottimet HEPA-suodattimilla
- LS-valokatto
- Valaisimet
- Ruostumattomasta teräksestä valmistetut säleiköt
- Ilmanvaihtokone
- Epoksi-hartsilattiat
Projekti: Leikkaussali sairaalassae
Vuosi: 2016
Maa: Ranska
Toimiala: Leikkaussali
Ratkaisu:
- Laminaarinen ilmanvaihtoyksikkö leikkaussaleihin
- Fresh Heaven Maxx O Power kierrätysmoduulilla, integroiduilla LED-valoilla ja säätimillä
- Ilmankäsittelykone CAIRPlus
Projekti: Olemassa olevan rakennuksen kunnostus
Vuosi: 2024
Maa: Unkari
Toimiala: Lääketeollisuus
Ratkaisu:
- R-tyyppiset Sandwich-paneelit
- Ikkunat
- Saranaovet, joissa on lukitusjärjestelmä ja ruostumattomasta teräksestä valmistetut suojalevyt
- RS-paneelikatto
- LS-valokatto
Projekti: Autoteollisuus ISO 7
Vuosi: 2018
Maa: Romania
Toimiala: Autoteollisuus
Ratkaisu:
- Kattava valikoima rakennuselementtejä (katto, seinät, ikkunat, ovet)
- Ilmankäsittelykone Cairplus + ohjaus
- Tuuletin-suodatinyksiköt Fresh Breeze + ohjaus
- CGx-hajottimet HEPA-suodattimilla
- Ilmasuihku
Projekti: Liègen avaruuskeskus
Vuosi: 2020
Maa: Belgia
Toimiala: Ilmailu
Ratkaisu:
- 34 Fresh Breeze -suodatinpuhallinyksikköä
- 2 ilmankäsittelykonetta CAIRplus, 3000 m³/h
Projekti: Moduulirakenteisten puhdastilojen prototyyppi
Vuosi: 2019
Maa: Irlanti
Toimiala: Puhdastilat
Ratkaisu:
- eQ Top ilmankäsittelykone ohjauksella, BACnet-tiedonsiirto
- DX-lämpöpumppu
- DX-BMS-moduuli
- DX-putkisto – kaikki käyttöönotettu
Projekti: Djellali Louafi -klinikka
Vuosi: 2021
Maa: Algeria
Toimiala: Leikkaussali ja sairaala
Ratkaisu:
- Sandwich-paneelit
- Laminaariset yksiköt leikkaussaleihin Fresh Heaven Maxx O Power
- Liukuovet
- Katto
- Ilmankäsittelykone CAIRplus
- Jäähdyttimet GLAC2056 160 kW / GLAC2061 178 kW
- Hajottimet CGF HEPA-suodattimilla
- Valaisimet
Projekti: Tartuntatauteja hoitava julkinen sairaala
Vuosi: 2023
Maa: Kazakstan
Toimiala: Sairaala
Ratkaisu:
- Läpiantokaappi
- Ikkunat
- Ovet
- CGF
- Pistorasiat
- R-paneelit
Projekti: Julkinen sairaala
Vuosi: 2022
Maa: Viro
Toimiala: Sairaala
Ratkaisu:
- Profiilit
- Ikkunan
- R-E-paneelit
- RA-paneelit
- Asennuspaneelit
- Säleiköt
- Huoltoluukut
- Ovet
- Asennusmateriaalit
- Läpiantokaappi
- CGF
Projekti: Vertical Farm
Vuosi: 2024
Maa: Itävälta
Toimiala: Elintarviketeollisuus
Ratkaisu:
- Henkilökohtainen ilmalukko, ilmasuihku
Projekti: Bioteknologialaboratorioy
Vuosi: 2022
Maa: Liettua
Toimiala: Biotekniikka
Ratkaisu:
- Sandwich-seinäpaneelit, R-tyyppi
- Ikkunat ja ikkunat UV-suojalla, keltaiset kalvo
- Saranaovet, suojalevyt ruostumattomasta teräksestä
- LED-valot
- LS-valokatto ja tarkastusluukut
- KSH-kasettikatto
- Säleiköt
- Ilmasuihkut
- Ilmankäsittelykoneet
- Jäähdyttimet
Tuotteet
-
PUHDASTILAN SANDWICH-PANEELIT
- Paneelit ovat sandwich-rakenteisia (kaksi teräslevyä, joiden välissä on lämpöeristys), ja niiden pinnoite on maalattua tai ruostumatonta teräslevyä.
- Erikoisvärit ja erilaiset eristevaihtoehdot ovat mahdollisia, materiaalista vapautuvien hiukkasten määrä on minimaalinen.
- R-paneelien paksuus on 62 mm, M- ja Me-paneelien paksuus on 60 mm.
- Saatavana on myös yhteensopivia uppoasennettavia lasitettuja paneeleita (aukeamattomat ikkunat) ja ovia.
- Kaikki liitokset tiivistetään pysyvästi joustavalla silikonilla, jonka väri on mahdollisimman lähellä paneelin väriä.
- Saatavana pyöreät liitokset lattiaan, alakattoon ja sisäkulmiin (pyöristysprofiilijärjestelmä).
- Paneelit on helppo huoltaa ja pitää puhtaana ja ne kestävät desinfiointiaineita.
- Paneelit varmistavat yli- tai alipaineen ylläpitämiseksi tarvittavan tiiveyden puhdastilassa.
-
PUHDASTILAN KATOT
- LS-katto – kevytkatto lukitusprofiilein
- KS-katto – kasettikatto alumiiniprofiilikehikolla
- KSH-katto – käveltävä kasettikatto Alucore-paneelein
- RS-katto - käveltävä sandwich-paneelikatto.
- Paneelin pinnalta irtoaa mahdollisimman vähän hiukkasia.
- Helppo asentaa, puhdistaa ja desinfioida, kestää tavanomaisia desinfiointiaineita.
- Kasettien väliset liitokset tiivistetään pysyvästi joustavalla tiivisteellä.
-
PUHDASTILAN Inwall-VERHOUSPANEELIT
- Ihanteellinen ratkaisu olemassa olevien tilojen muuttamiseen puhtaiksi tiloiksi.
- Helppo ja nopea kiinnitys rakenteellisiin seiniin.
- Kaikki paneelit ovat tehdasvalmisteisia – vähän muutoksia työmaalla.
- Kaikki liitokset tiivistetty silikonilla.
- Johtavien kaapeleiden kautta liitetyt paneelit maadoitetaan maadoituspisteeseen.
-
PUHDASTILAN OVET & IKKUNAT
- Ovilehteen integroitu automaattisesti laskeutuva tiivistekynnys parantaa oven ilmatiiviyttä.
- Kun ovet ovat samassa tasossa sandwich-seinien kanssa, on huolto ja perusteellinen desinfiointi helppoa.
- Merkinantolaitteilla varustettu interlock-lukitusjärjestelmä estää ilmalukkohuoneen molempien ovien avaamisen samanaikaisesti, mikä vähentää tehokkaasti kontaminaatioriskiä.
- Ovet voidaan avata manuaalisesti tai automaattikäytöllä.
- Lasiovia käytetään osana läpiantokaappeja (aktiivi- ja passiivikaapit).
- Lisävarusteita ovat muun muassa oviautomatiikka, ovensulkimet, peilit, aurinkosuojilla varustetut ikkunat, float- tai turvalasista (ESG, VSG) valmistetut ikkunat, automaattiset laskeutuvat tiivisteet, ruostumattomasta teräksestä valmistetut potkulevyt, sähkömekaaniset ja sähkömagneettiset lukot, signaalipaneelit ja paljon muuta.
-
CGF, CGG ja CGO SUODATINPÄÄTELAITTEET
- Käytetään lääketeollisuudessa, laboratorioissa, sairaaloissa, mikrobiologiassa, elektroniikkateollisuudessa ja elintarviketeollisuudessa.
- Helppo integrointi kaikentyyppisiin FläktGroup-alakattoihin.
- Suodatinluokat H13-U15 alumiinikehyksessä, kuiva- tai nestetiivisteellä varustettuna.
- Turbulentti syrjäyttävä virtaus.
- Integroitu painemittariliitäntä painehäviön seurantaa varten.
- Testiaerosolin syöttöputki (pitoisuuden mittaaminen).
-
PUHDASTILAN POISTOILMAOSAT
- Anestesiakaasujen ja hiukkasten sekä mikrobeja sisältävän huoneilman poisto luotettavasti.
- Erilaisia vaihtoehtoja poistoilmanvaihtoon.
- Poistoilmakomponenttien saumaton integrointi kaikkiin seinäpaneeli- ja verhoustyyppeihin.
-
Fresh Heaven MAXX -LAMINAARIKATTO
- Koko asiakkaan tarpeen mukaan.
- Ilma tuodaan ilmankäsittelykoneelta (FHM) tai kierrätetään tehomoduulilla (FHM P).
- H13- tai H14-suodattimet, joissa on nestetiiviste.
- Kotelo ruostumatonta terästä / terästä RAL9010, korkeus 450 mm (FHM) / 550 mm (FHM P).
- Useita hajotinmalleja (rei'itetty teräs, polyesterikangas)
- Varustettu itsenäisellä automatiikalla (paikallinen ohjaus Siemens LOGO! -paneelin kautta).
-
eQ MASTER® -ILMANKÄSITTELYKONE
- Toiminnot valittavissa aina tapauskohtaisen tarpeen mukaan
- Laajin valikoima eri lämmöntalteenottotapoja aina 86% hyötysuhteeseen asti
- Optimaalinen sähkötehokkuus eri puhallinkokojen sekä eri moottorityyppien ansiosta
-
EHSD VIRTAUSSÄÄDIN
- Helppo ja nopea valinta
- Eristetty vaippa
- FG-kompaktisäädin vakiona
Myynti
