Vastaus

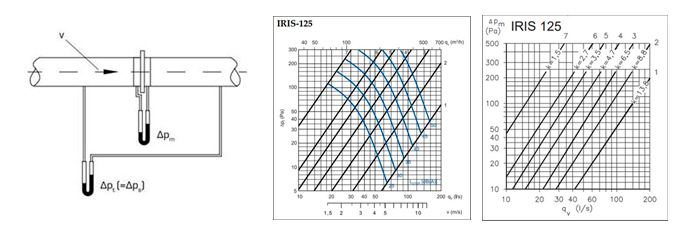

Teknisen esitteen ja MagiCadin käyrästöissä on paine-eron osalta kyse IRIS-säätöpellin aiheuttamasta painehäviöstä eli niin sanotusta mitoituspaine-erosta. Mittaus- ja säätöoppaan käyrästössä kyseessä on mittauspaine, jonka säätömies mittaa IRIS-säätöpellin mittausyhteistä. Paine-ero on näissä pisteissä erilainen (dPt ≠ dPm), jonka takia käyrästötkin poikkeaa toisistaan. Käytännössä käyrästöjä ei pidä verrata toisiinsa, eikä niiden tule ollakaan samanlaiset koska paine-ero on mitattu erilailla. Ensimmäisestä kuvasta näkee molempien käyrästöjen paine-eron mittauspisteet.
