Vastaus

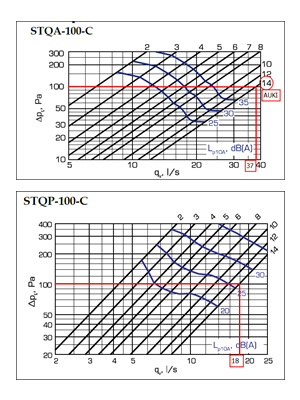

Kuvat selventävät tilannetta tuloilmapuolella. Molemmissa venttiileissä (STQA ja STQP) palotilanteessa ilmamääräsäädön / kuristuksen teippi oletettavasti palaa pois ja päätelaite menee ns. maksimi-ilmavirralle (100 Pa). STQA-venttiilissä maksimi-ilmavirta 100 pa:lla on noin 37 l/s, jolloin kun näitä on tilassa kaksi niin kokonaisilmamäärä ylittää sallitun 42 l/s, 100 Pa. Tämän takia näihin tiloihin tulee suunnitella ja asentaa STQP, kun venttiileitä halutaan käyttää myös savunrajoittimina. Tällöin kahden venttiilin kokonaisilmamäärä on 36 l/s, joka jää alle sallitun 42 l/s, 100 Pa.



Huomautuksena, että suunnitellulla mitoitusilmavirralla ei ole näissä tapauksissa merkitystä.
