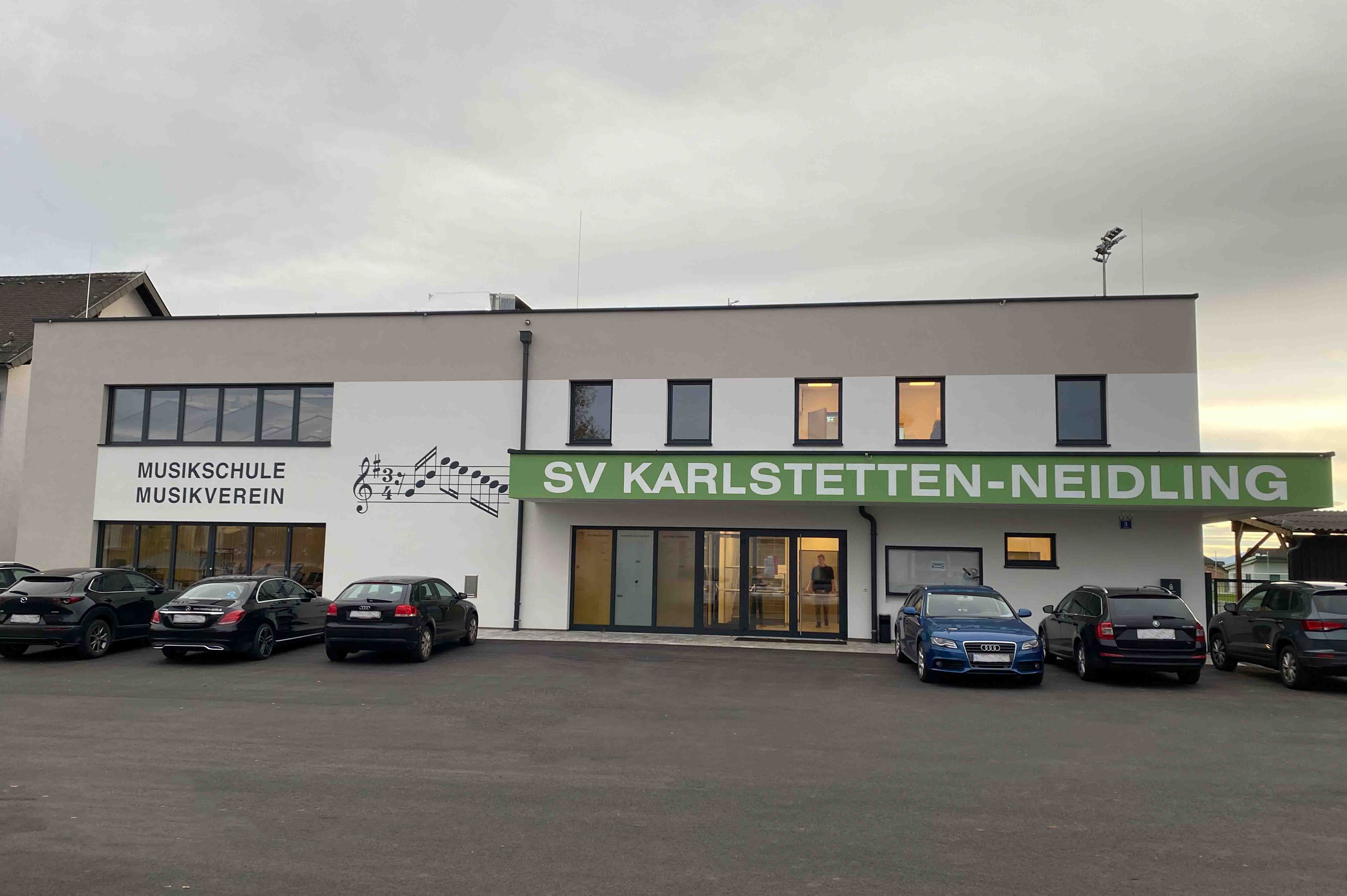

Nach ca. 1,5 Jahren intensiver Bauphase konnte das neue Gebäude des Musikvereins Karlstetten, der Musikschule und des Sportvereins Karlstetten/Neidling Anfang September 2023 eröffnet werden. Der Sportplatz wurde auf internationale Größe ausgebaut, eine Flutlichtanlage, Beachvolleyball-Platz und ein Mehrzweckplatz sowie Trainingsplatz wurden neu errichtet.
Ein besonderes Highlight bildet jedoch das Musikergebäude. Neben den funktionellen Räumlichkeiten wie Archiv, Kantine, WC ist die Musikschule mit Büro drei Einzel- und einen Gruppenraum ausgestattet. Im Proberaum des Musikvereins ist die derzeit neueste technische Akustik eingebaut.
Eigentümer: Marktgemeinde Karlstetten
Anforderung / Lösung: Komfortable Heizung, Kühlung und Lüftung mit einer smarten Regelung für die Vereinsgebäude.
Die Anforderungen der Marktgemeinde Karlstetten für Heizung und bedarfsgerechte Lüftung der Vereinslokale sowie der Musikschule durften wir beginnend in der Planungsphase mit concept3-Wolfgang Üblacker GmbH und in der Ausführung mit der Firma Leitner Installations GmbH umsetzen.
Im Clubgebäude des Sportvereins fiel die Wahl für Lüftung und Heizungssteuerung auf ein FläktGroup eCo/Top und eCo/Side Kompaktgerät. Die Musikschule wurde mit dem Lüftungsgerät Lossnay ausgestattet und der Musikverein wird mit einem CAIRplus Lüftungsgerät mit frischer Luft versorgt. Über den FläktGroup Steuer- und Regelschrank kann der gesamte Gebäudekomplex bezugnehmend auf Lüftung und Heizung geregelt werden.
Für das Clubgebäude Sportverein überzeugte die eCO TOP/SIDE-Serie durch ein kompaktes Design mit einem Anschluss aller Kanäle, Rohrleitungen und Kabel auf der Oberseite bzw. seitlichem Anschluss. Dies minimiert die Stellfläche und ermöglicht Installationen in engen Bereichen. eCO Top wird mit integriertem ISYteq-Regler ausgeliefert, der über einen benutzerfreundlichen Inbetriebnahme-Assistenten verfügt.
Das Kompaktgerät sorgt für gute Luft im Vereinslokal, die Heizung erfolgt über Fernwärme und einer Systemtrennung mittels Plattenwärmetauscher auf einem mit Glykolgemisch gefüllten Kreis, an dem das Lüftungsregister angeschlossen ist.
Das Lüftungsgerät, welches über eine moderne integrierte ISYeq 4.0 Regelung verfügt, ist mit dem FläktGroup Schalt- und Regelschrank verbunden. Dort können alle Meldungen abgerufen, eingestellt oder verändert werden.
In der Musikschule sorgt das Lüftungsgerät Lossnay für Frischluft. Mit den Lossnay Wärmerückgewinnungsgeräten lässt sich eine ganzjährige dezentrale Frischluftversorgung sehr energieeffizient realisieren. Durch den Wärmetauscher mit sensibler & latenter Wärmerückgewinnung wird ein besonders hoher Wärmeruckgewinnungsgrad erzielt. Dadurch wird die Heiz- und Kühllast im Raum reduziert, was zu geringeren Betriebs- and Investitionskosten führt. Durch den latenten Anteil der Wärmerückgewinnung (Feuchterückgewinnung) wird eine zu feuchte Raumluft im Sommer bzw. eine zu trockene Raumluft im Winter vermieden.

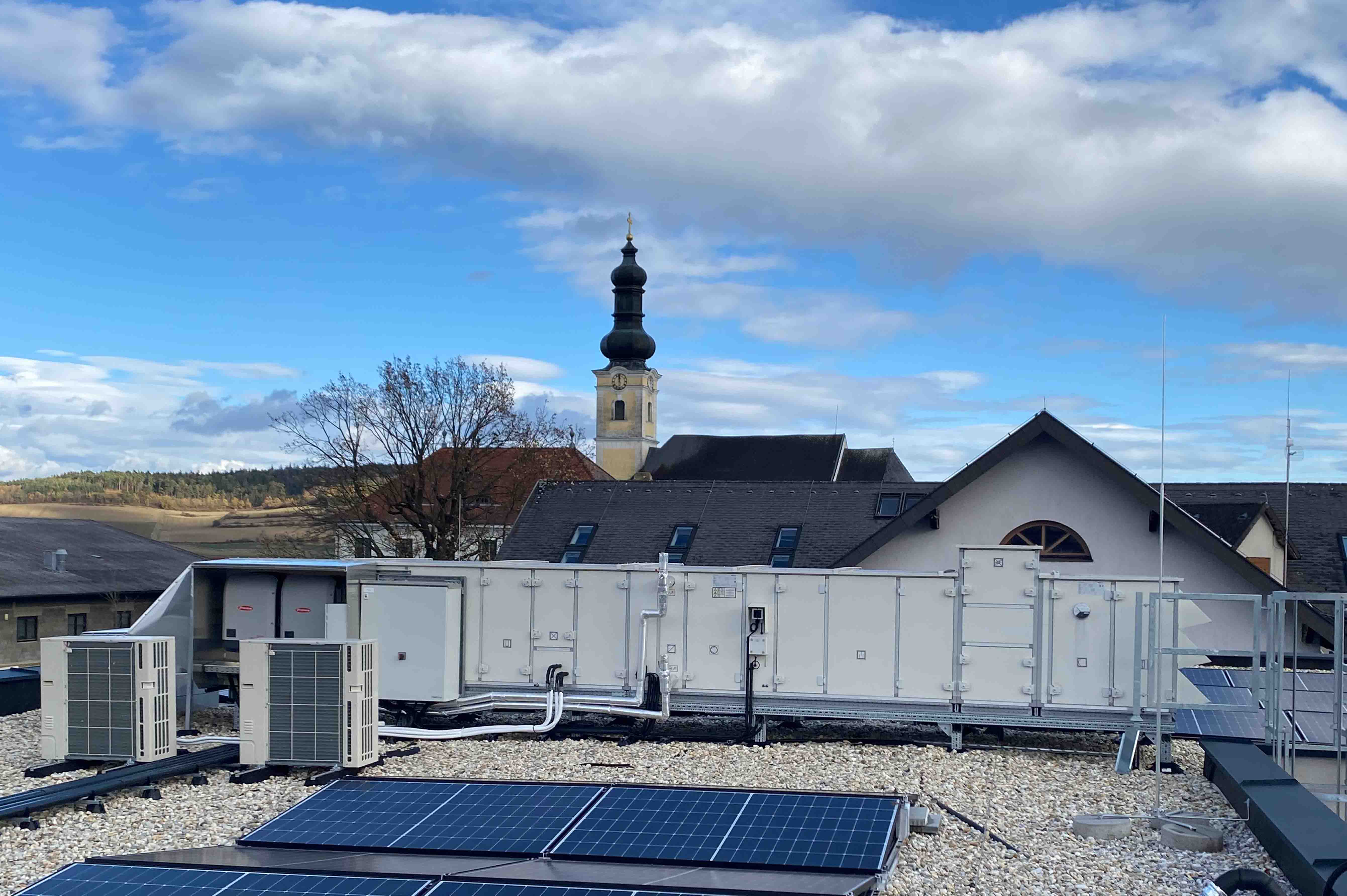

Die größte Herausforderung stellte unter anderem auch durch die hohen akustischen Ansprüche, die Lüftung des Proberaumes des Musikvereins dar. So wurde am Dach ein FläktGroup CAIRplus Zentrallüftungsgerät positioniert, wobei hier auf besonders leisen Betrieb bereits Rücksicht genommen wurde, das heißt es wurden Schalldämpfer für besonders ruhigen und leisen Betrieb eingebaut.

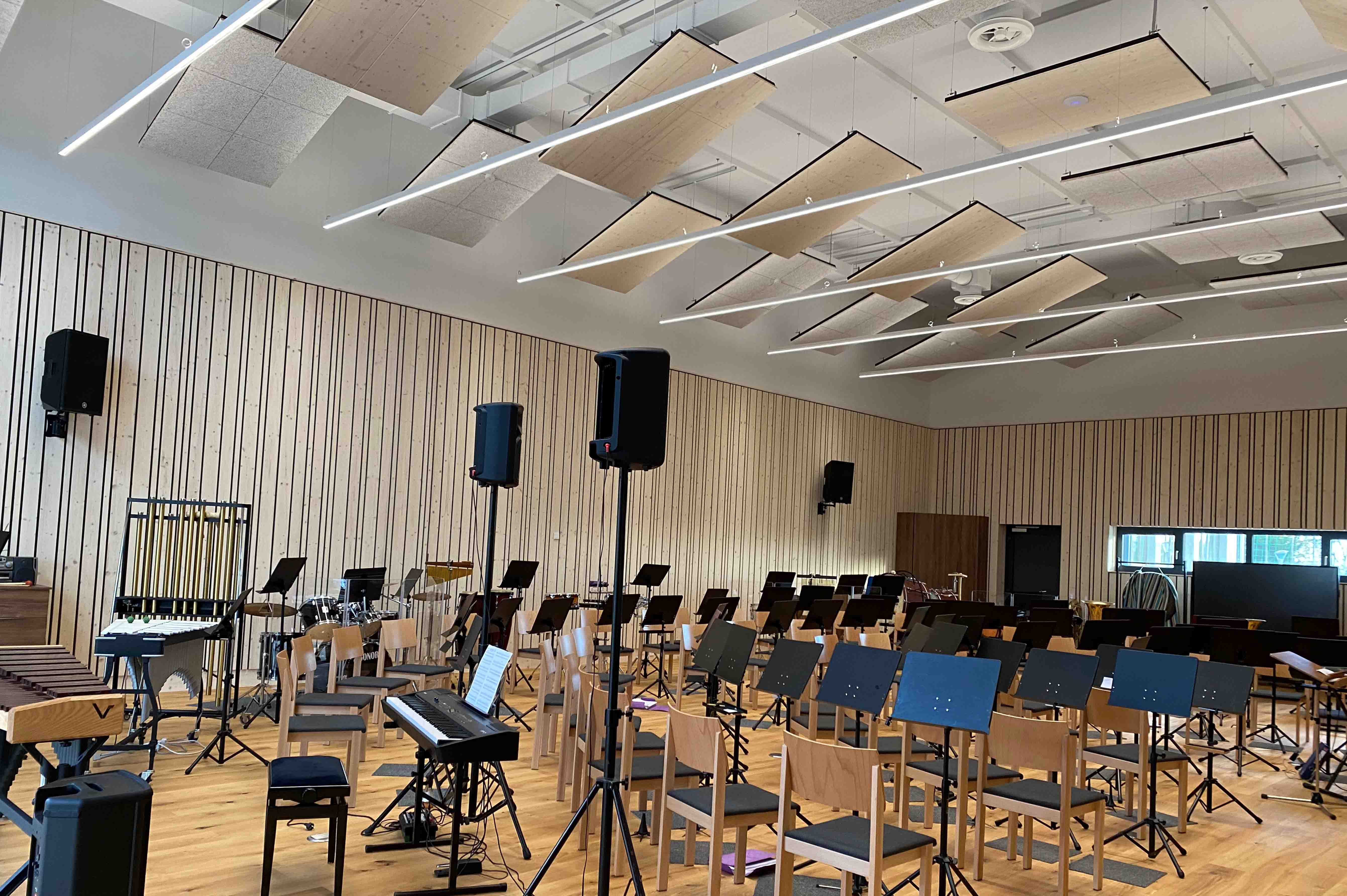

Es war nicht nur die Akustik eine besondere Herausforderung, sondern auch die typische Beschaffenheit eines Proberaumes: ein komfortables Heizungssystem (Niedertemperatur-flächenheizung) sowie eine entsprechende Raumhöhe über 2 Regelgeschoße.
Da es keine kontinuierliche Nutzung gibt, wird der Raum nicht rund um die Uhr vollständig klimatisiert, das heißt geheizt oder gekühlt. Um bei spontaner, kurzfristiger Nutzung den Raum so schnell wie möglich auf die gewünschten Konditionen zu bringen, werden die Luftmengen der regelbaren Volumenstromregler auf ein Maximum erhöht, um die gewünschten Temperaturzustände schnellstmöglich herzustellen. Um dies effizient und mit geringem Energieaufwand zu bewerkstelligen, wird die Anlage hier in reinem Umluftbetrieb gefahren.
Mit Beginn der Nutzung – Proben, Veranstaltungen – wird die Luftmenge über die Volumenstromregler auf das gewünschte Maß reduziert, um auch den akustischen Anforderungen gerecht zu werden bzw. wird zusätzlich der Frischluftanteil stufenlos angepasst, um die CO2 Werte und somit gute Luft für die Musiker oder Besucher bereitzustellen.
Um für alle Nutzer für Wohlbehagen zu sorgen und spürbaren Komfort zu leisten ist es auch notwendig die Luftauslässe anzusteuern, um im Heizbetrieb mit einer steilen Lamellenstellung die Luft in die spürbare Körperhöhe zu bringen und im Kühlbetrieb mit flachgestellten Lamellen Zugerscheinungen zu vermeiden.
Auf Wunsch des Bauherrn wurde unser Regelsystem mit der hauseigenen KNX-Schnittstelle verknüpft. Die Heizung erfolgt über die Fernwärme mit Anschluss an unsere Gesamtregelung.

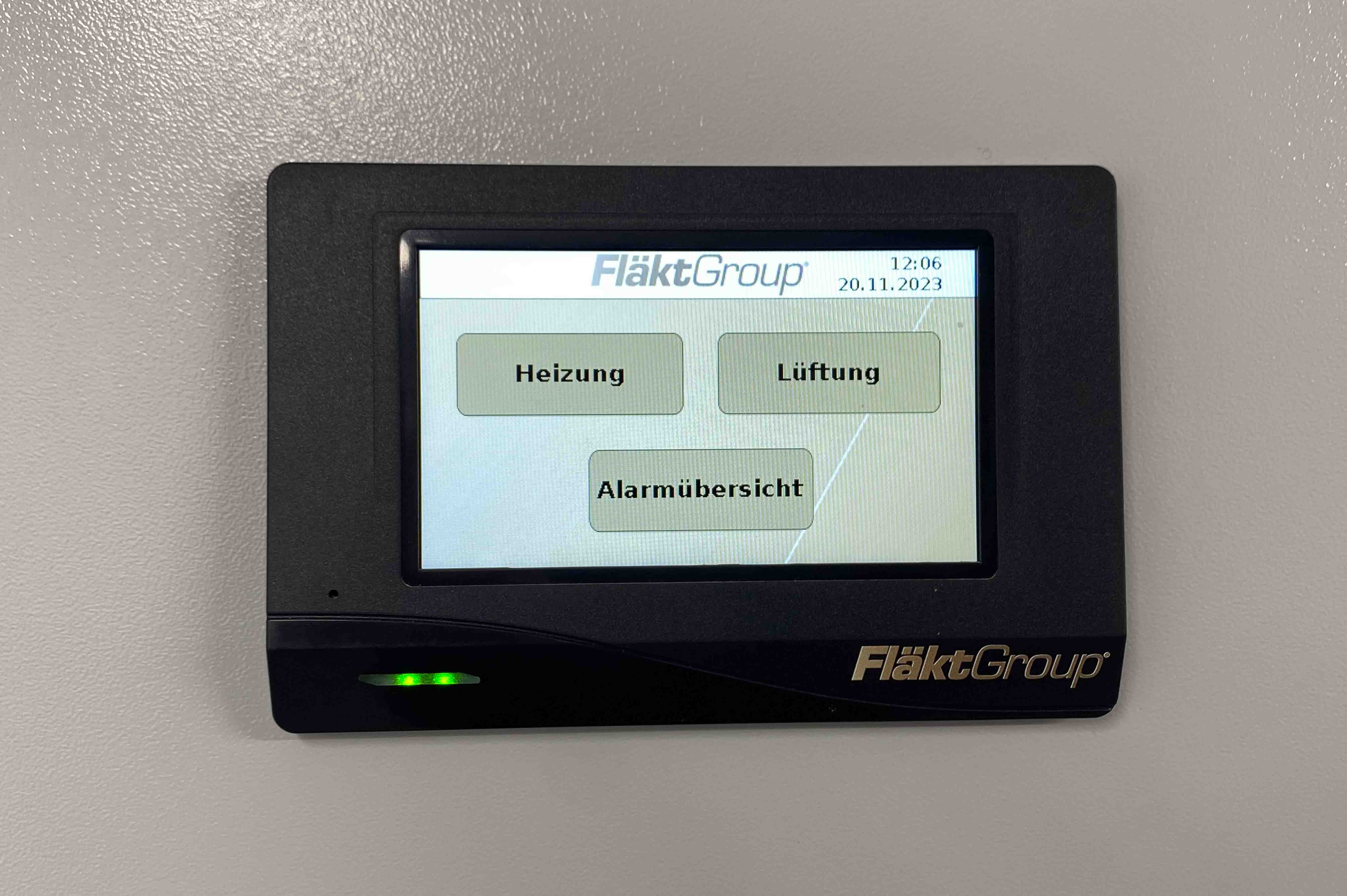

Unser Steuersystem verfügt über ein 7" Touch Bedienfeld für einen Zugang aller Einstellungen vor Ort, sowie einen Web-Zugang für Fernwartung. Somit kann der Bauherr aus dem Hause FläktGroup mittels Webzugang direkt unterstützt werden.
Jahr: 2023
