Wer die beste Lösung sucht, entwickelt gemeinsam mit Fill seine Zukunft.
Dieser Anspruch wird seit 1966 gelebt. Dadurch entwickelte sich Fill im Laufe der Jahre zu einem der weltweit führenden Maschinen- und Anlagenbauer.
Kunde: Fill Gurten
Anforderung / Lösung:
WIE „GEHT“ MODERNE HALLENHEIZUNG?
Investoren, Anlagenbauer, Planer und Architekten fragen nicht mehr ob, sondern wie, sie Nachhaltigkeit in der Anlagen- und Gebäudetechnik aktiv mitgestalten können.
Mit diesem Bekenntnis errichtete die FIRMA FILL am Standort Gurten/OÖ ein ZENTRUM FÜR DIGITALISIERUNG, FORSCHUNG UND ENTWICKLUNG.

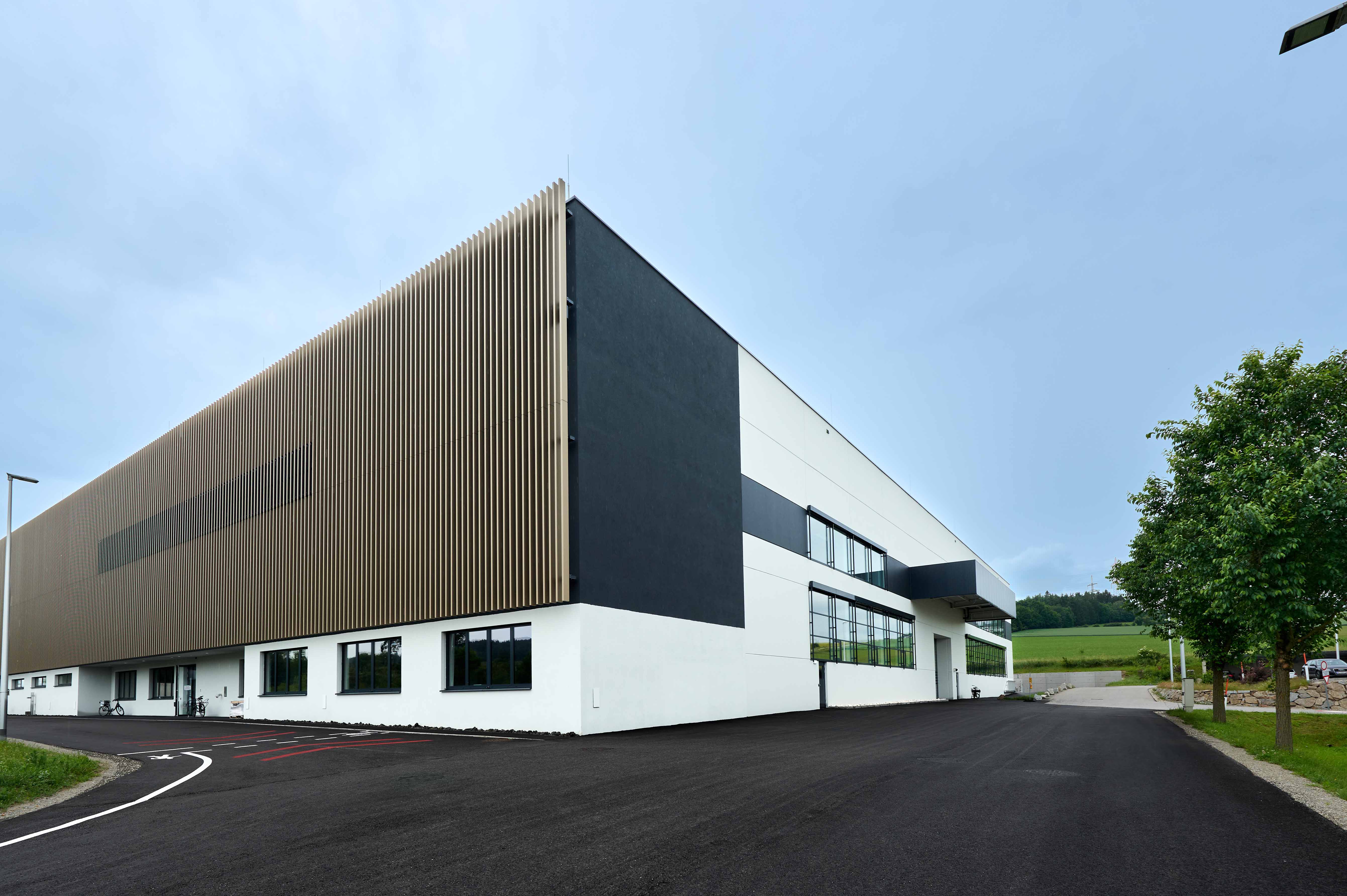

Im Ausführungszeitraum 2019/2020 entstanden drei neue Hallen mit den dazugehörigen Bürogebäuden - Investitionsvolumen rund 10 Millionen Euro.
Als einer der maßgeblichen Leitbetriebe im oberösterreichischen Innviertel schaffte FILL damit im Bereich der Software- und Maschinenentwicklung 150 neue Arbeitsplätze.
Für die haustechnische Gesamtplanung zeichnete das TB Tonninger/Ried i.I., für die Ausführung der Gewerke Heizung/Kälte/Sanitär die Angerhofer GmbH/Ried i.I. verantwortlich.
Luft- und regelungstechnische Feinarbeit in Hard- und Software
Mit welchem Heizsystem gelingt der Spagat, einerseits angenehme und attraktive Arbeitsbedingungen für die hochqualifizierten Mitarbeiter zu gewährleisten, andererseits die sich ständig ändernden Arbeitsabläufe und Maschinen-Aufstellungen in den Griff zu bekommen – und das in einer 13 m hohen Produktionshalle?
Wie können Fertigungs- und Messtoleranzen an Maschinen und Baugruppen eingehalten und trotzdem der notwendige apparative Aufwand überschau- und finanzbar bleiben?
Wie ermögliche ich den Wärmeeintrag, ohne die helle freundliche Raumwirkung der lichtdurchfluteten Hallenkonstruktion zu beeinträchtigen.

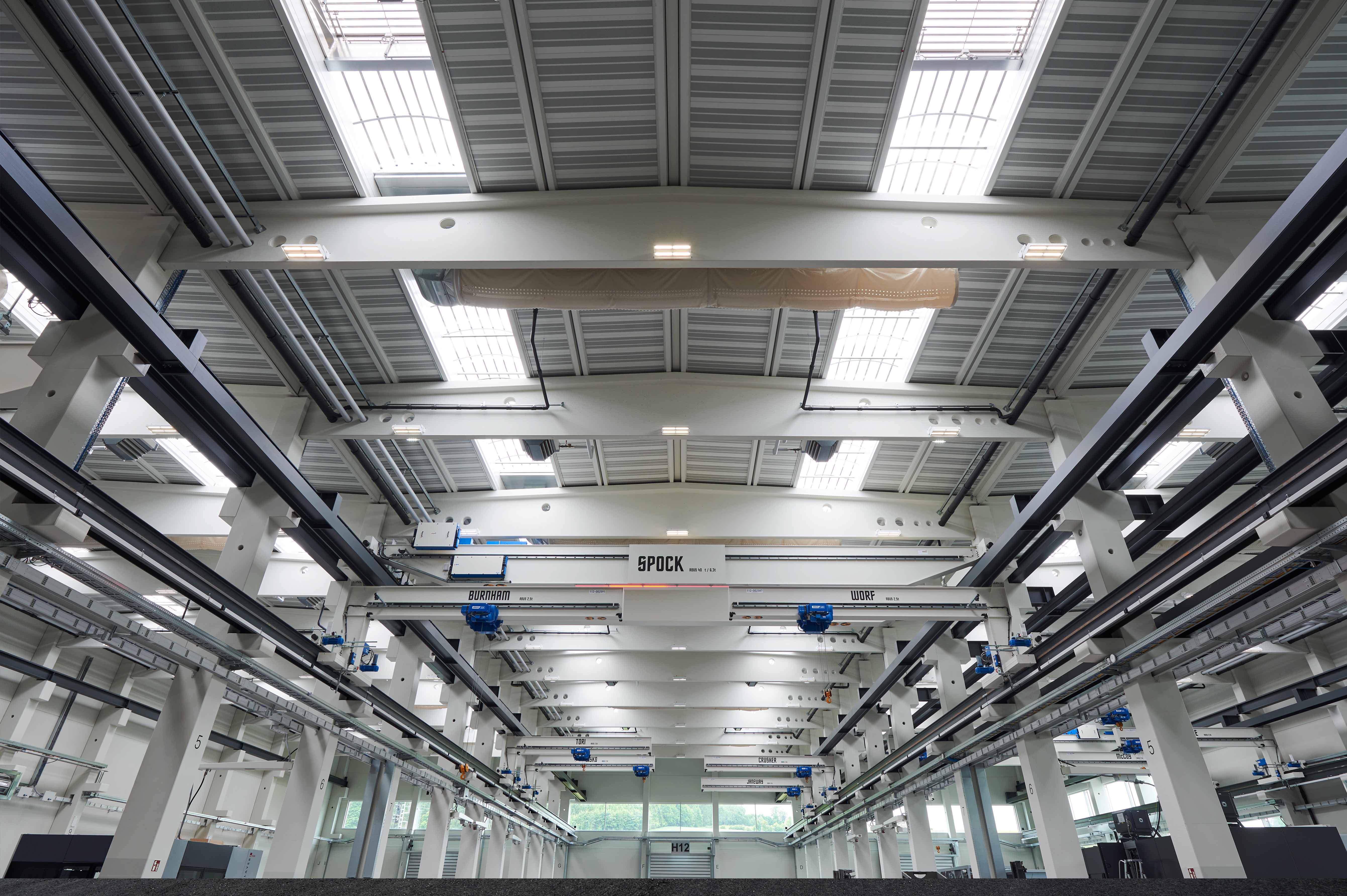

Zum Einsatz kamen die Multi MAXX-Geräte der FläktGroup Austria GmbH. Diese wurden unterhalb der Hallendecke, im Schatten der Betonbinder montiert.

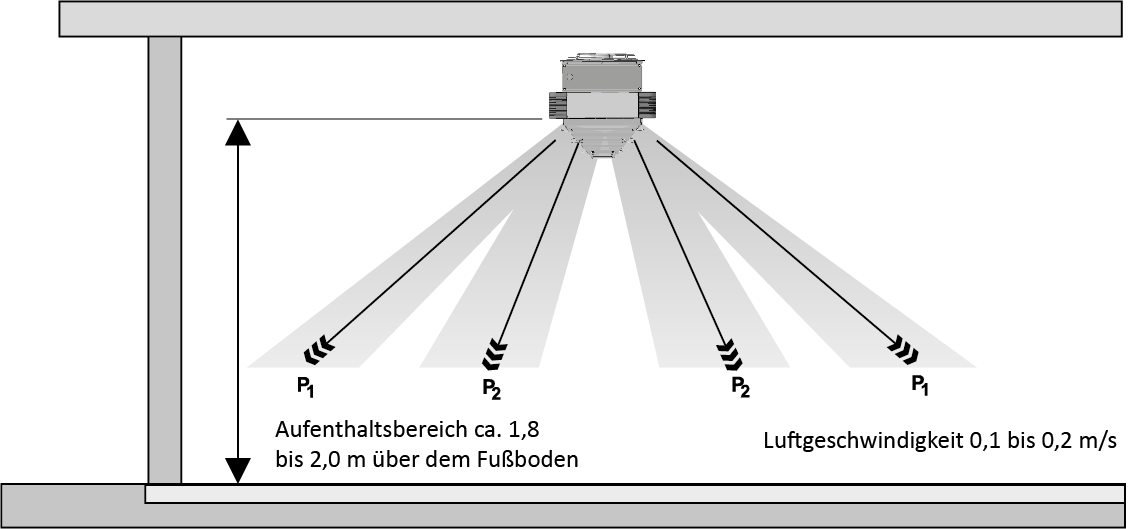

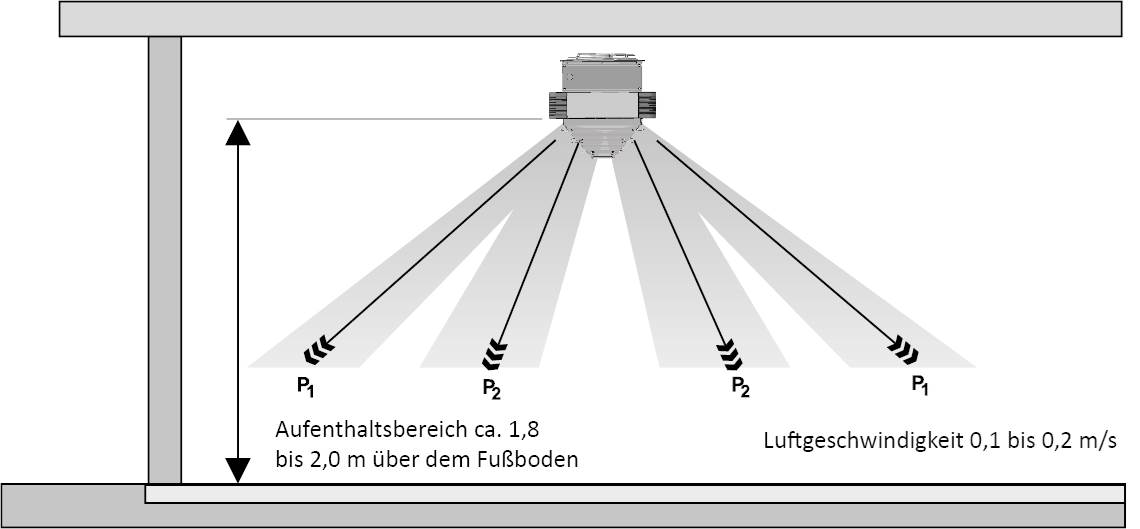

Ausgerüstet mit den neuen geräuscharmen Sichelflügelventilatoren und den patentierten Sekundärluftjalousien (SLJ) erreichen diese Deckenlufterhitzer eine zugfreie Raumdurchspülung und dadurch eine gleichmäßige Temperaturverteilung über das gesamte Grundriss- und Höhenprofil.
Durch die induktive Lufteinbringung der motorisch regelbaren SLJ, können derartige Gebäudehöhen beherrscht und das Entstehen eines Warmluftpolsters unterhalb der Hallendecke unterbunden werden – eine nicht zu unterschätzende, aber unverzichtbare Forderung, wenn man Energieeffizienz ernst meint und Betriebswirtschaftlichkeit im Auge behalten möchte.
Einfachste Verkabelung mit MATRIX-Regelplatinen
Dem Stand der Technik folgend, wurden die jeweils 12 Stück Multi MAXX je Hallenschiff, mit digitalen MATRIX-Regelplatinen ausgestattet. Über ein 2 poliges CAN-Bus-Kabel können alle Geräte einer Regelgruppe miteinander kommunizieren – das reduziert ganz wesentlich den Verkabelungsaufwand und spart somit Investitionskosten.
Über entsprechende Eingangs- und Ausgangsmodule wurde die Anbindung an eine übergeordnete Gebäudeleittechnik (GLT) realisiert. Dadurch können alle wesentlichen Parameter wie z. B. die gewünschte Raumtemperatur, Eindringtiefe der SLJ in Abhängigkeit von Vorlauf- bzw. Ausblastemperatur oder die Lüfterdrehzahl etc. nach den kundenspezifischen Bedürfnissen von Bildschirm, Tablett bzw. Mobiltelefon vorgegeben, kontrolliert und angepasst werden.
Und was immer wichtiger wird: Raumkonditionen während der Fertigung können aufgezeichnet und bei Bedarf mit dem zu liefernden Werkstück bzw. der auszuliefernden Fertigungs-Charge an den jeweiligen Kunden überreicht werden.
FläktGroup Austria GmbH – die Stärken eines erfahrenen Systemanbieters

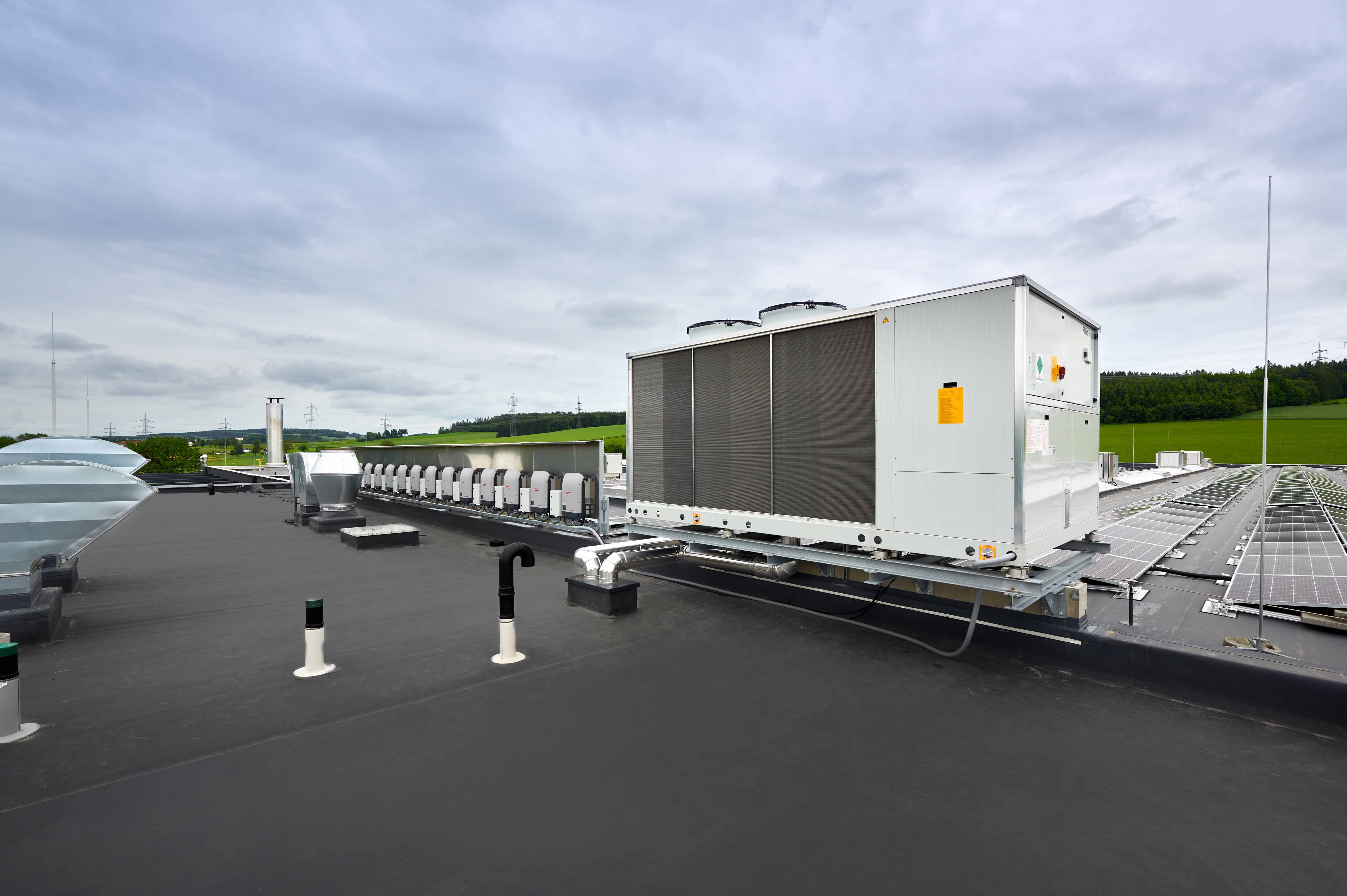

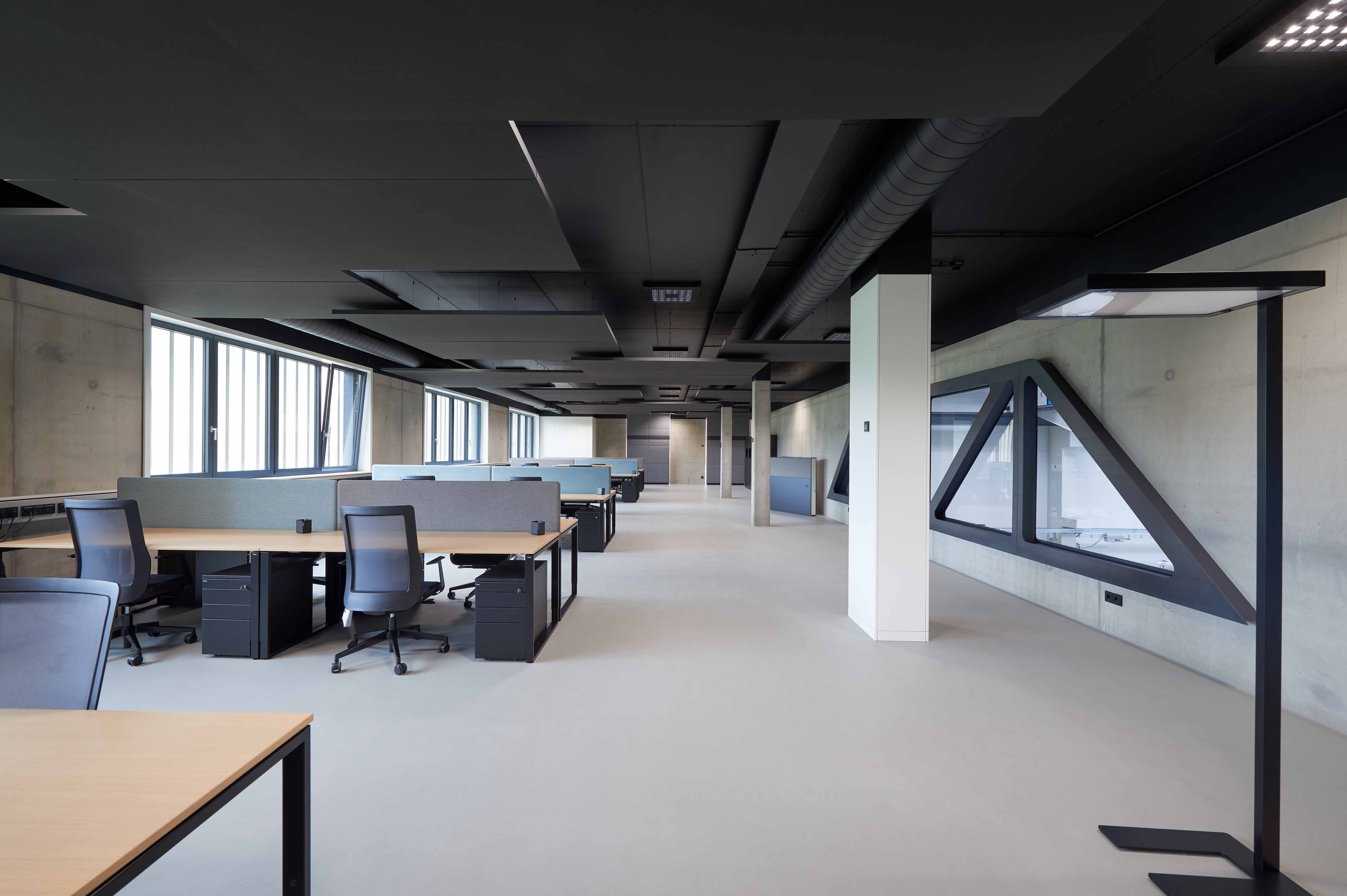

Für die Wärmeversorgung der Hallen, sowie des mehrgeschoßigen Bürogebäudes, sorgt eine reversible FläktGroup-Luft-Wasser-Wärmepumpe der Type GLAH2026CD2.HE (Nennheizleistung 159 KW, Nennkühlleistung 148 KW).
Sie heizt im Bivalenz-Betrieb bis ca. – 5 °C (darunter übernimmt die bestehende Fernwärme) und erzeugt im Sommer die benötigte Kälteenergie für die Kühldecken, in der FILL-Acadamy sowie für die Kühlregister der drei FläktGroup-Lüftungsgeräte.
Um die Leistung und Effizienz der Kühldecken bestmöglich auszuschöpfen, wurden diese CAIR-Lüftungsgeräte mit einem speziellen Entfeuchtungsmodul ausgestattet. Dadurch wird während dem aktiven Entfeuchten und notwendigen Nachwärmen nicht mehr Energie, als beim konventionellen Kühlen benötigt!
