Europagymnasium vom Guten Hirten
Die Temperaturen in den Klassenräumen von 30°C und mehr machten sowohl das Lernen als auch das Lehren beinahe unmöglich. Aus diesem Grund sollte die Fa. FläktGroup GmbH gemeinsam mit der Fa. Forstenlechner GmbH ein Konzept zur Kühlung von insgesamt neun Klassenräumen im 3. OG entwickeln. Der Fokus sollte dabei auf eine entsprechend leistungsstarke aber auch zugfreie Klimatisierung gerichtet werden. Darüber hinaus musste der Denkmalschutz des Gebäudes berücksichtigt werden.
Eigentümer: Europagymnasium vom Guten Hirten
Anforderung / Lösung:
Bereits zu Beginn des Projektes war den Beteiligten klar, dass ein System mit trockener Kühlung, aufgrund der geringen Kühlleistung, keine Option darstellt. Hinsichtlich der hohen Anforderungen an die Zugfreiheit wurde rasch festgelegt, die bestehende Rasterdecke bestmöglich in die Klimatisierung zu integrieren. Die Systemlösung bestand daraus, mithilfe von Mitsubishi Electric Split-Klimageräten kühle Luft frei in die Zwischendecke einzublasen und über spezielle Lochplatten gleichmäßig im Raum verteilt ausströmen zu lassen.

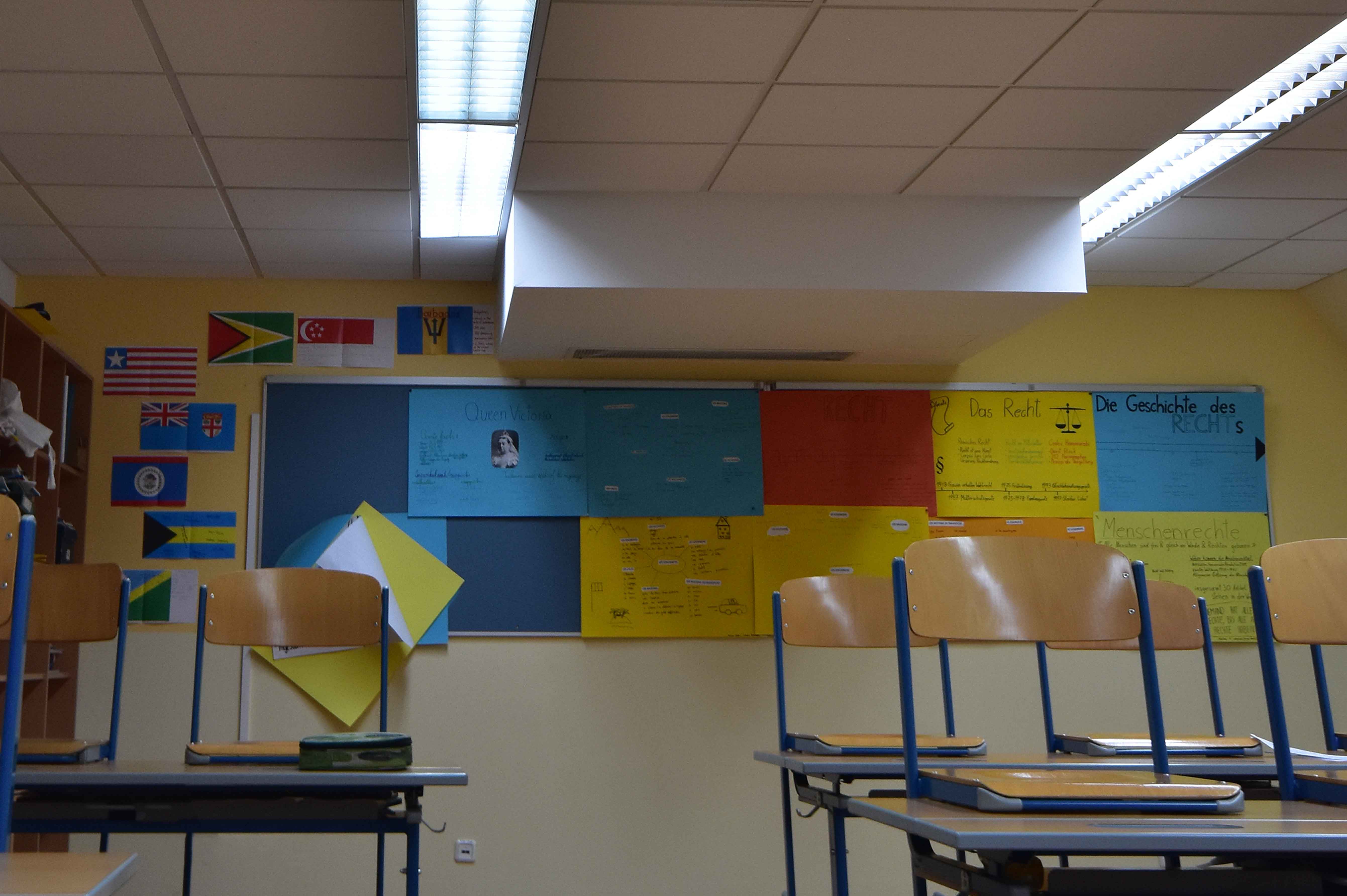

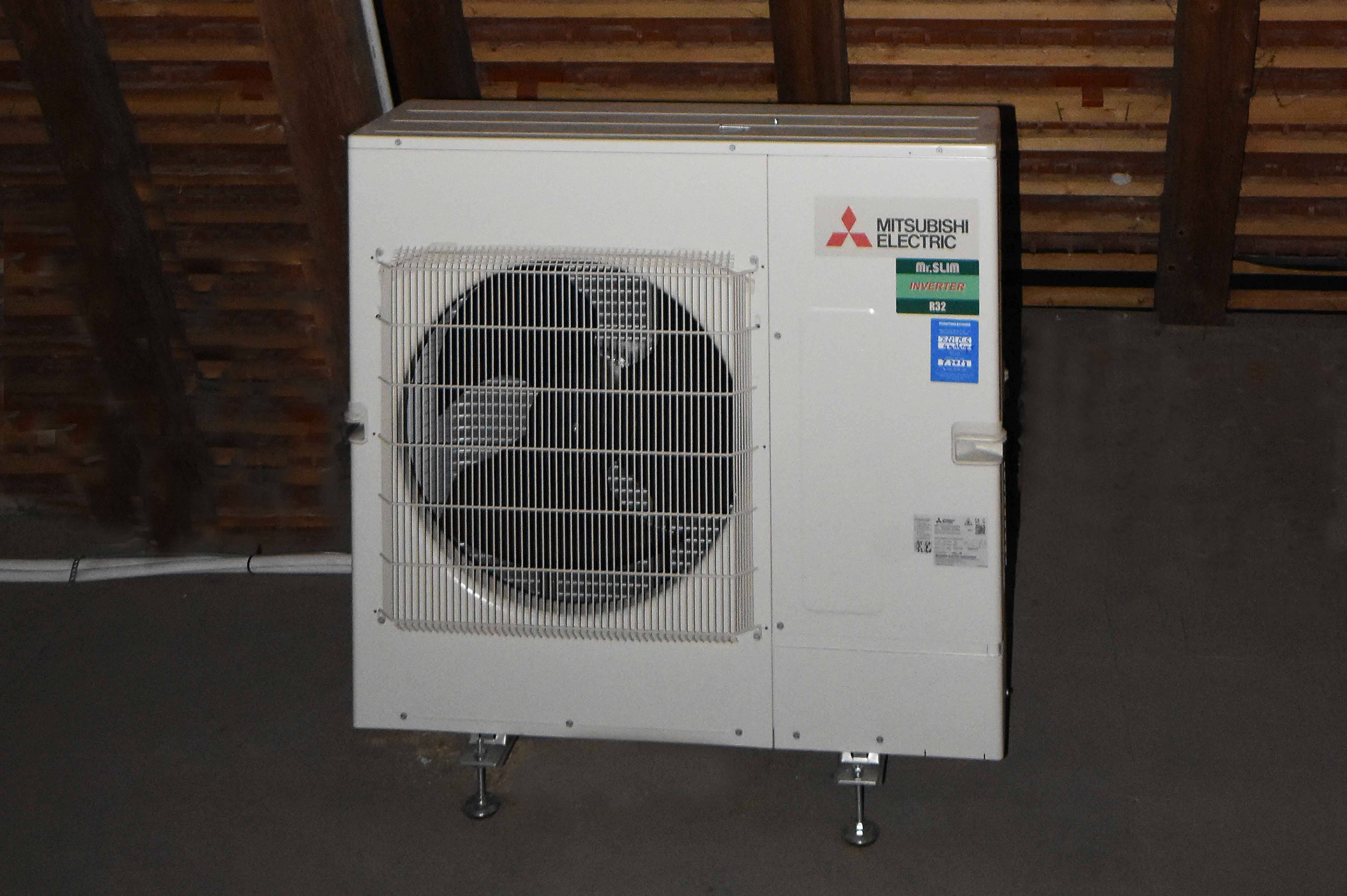

Die verwendeten Mitsubhishi Electric Split-Klima Kanaleinbaugeräte wurden in den Räumen mit ausreichender Zwischendeckenhöhe direkt in diese integriert bzw. in Räumen mit zu geringer Zwischendeckenhöhe unterhalb montiert und separat verkleidet. Die warme Raumluft wird über ein fix verbundenes Ansauggitter in Deckennähe abgesaugt, während sich die abgekühlte Luft in der gesamten Zwischendecke verteilt. In Summe sorgen 16 Lochplatten dafür, dass der Raum aufgrund von Austrittsgeschwindigkeiten <0,5 m/s an den Lochplatten gleichmäßig und annähernd zugfrei gekühlt wird. Die zugehörigen Außengeräte wurden aufgrund des Denkmalschutzes in einem gut durchlüfteten Dachboden montiert. Zusätzlich wurde im Bereich der Außengeräte ein separater Abluftventilator installiert, um einen Hitzestau zu verhindern.
Jahr: 2022
Mitsubishi Electric Klimageräte
