Optimizarea proiectării AHU pentru sisteme active cu grinzi răcite

Controlul umidității și gestionarea punctului de rouă

Rata de ventilație necesară este determinată de reglementările naționale, specificațiile clientului și tipul de aplicație. Pentru a menține umiditatea în parametrii de proiectare, aerul primar trebuie furnizat la un debit și un punct de rouă care să compenseze câștigurile latente din zona ocupantului.

Valorile tipice de referință pentru încăperi sunt următoarele:

• 24 °C bulbul uscat / 50 % RH → punct de rouă ≈ 12,9 °C
• 25 °C bulbul uscat / 50 % RH → punct de rouă ≈ 14 °C

Pentru a preveni condensarea pe serpentine cu grinzi răcite, apa răcită este furnizată la 1 °C peste punctul de rouă, de obicei la 14 °C, cu o temperatură de retur de 17 °C. Acest lucru duce la o temperatură medie a apei de 15,5 °C, optimizând performanța termică.

Prevenirea condensării cu controale BMS

Pentru a evita riscurile de condensare, se recomandă următoarele strategii ale sistemului de management al clădirii (BMS):

• Monitorizarea umidității relative interne pentru a se asigura că temperatura apei răcite rămâne peste punctul de rouă
• Utilizarea senzorilor de condensare pentru a opri alimentarea cu apă răcită atunci când se detectează condensare, acest lucru fiind important în spațiile cu ferestre care se pot deschide.

Cu toate acestea, aceste strategii duc la reducerea capacității de răcire a grinzilor răcite atunci când condițiile externe sunt mai ridicate decât temperaturile și umiditatea de proiectare – o situație din ce în ce mai frecventă din cauza schimbărilor climatice.

Provocări legate de umiditatea externă

Umiditatea externă depășește adesea condițiile de proiectare. De exemplu, o condiție tipică de proiectare în Londra este 32 °C / 50% umiditate relativă (RH), dar umiditatea reală este adesea mai mare. În zilele caniculare, acest lucru duce la o creștere a temperaturii apei din grinzile răcite, reducând capacitatea de răcire atunci când este cea mai necesară.

Acest lucru poate fi ilustrat clar în graficul meteorologic pentru Londra prezentat mai sus, care arată că umiditatea relativă rămâne constantă peste 50% în cea mai mare parte a anului. Graficul urmărește temperatura și umiditatea din ianuarie 2024 până în ianuarie 2025, evidențiind schimbările sezoniere. Chiar și în timpul temperaturilor maxime de vară, nivelurile de umiditate depășesc adesea așteptările de proiectare. Acest lucru întărește necesitatea unor strategii de dezumidificare bine concepute în cadrul proiectării AHU.

Avantajele sistemelor cu grinzi răcite în ceea ce privește eficiența energetică

În ciuda acestor provocări generate de umiditatea externă ridicată, sistemele cu grinzi răcite oferă avantaje notabile în ceea ce privește eficiența energetică față de unitățile tradiționale cu ventiloconvectoare. Un avantaj cheie constă în temperaturile de funcționare mai ridicate ale sistemului cu grinzi răcite. Un răcitor care funcționează la 14/17 °C este semnificativ mai eficient decât unul care funcționează la 6/12 °C [1] ceea ce duce la:

• Consum redus de energie
• Reducerea emisiilor de CO2
• Îmbunătățirea eficienței generale a sistemului

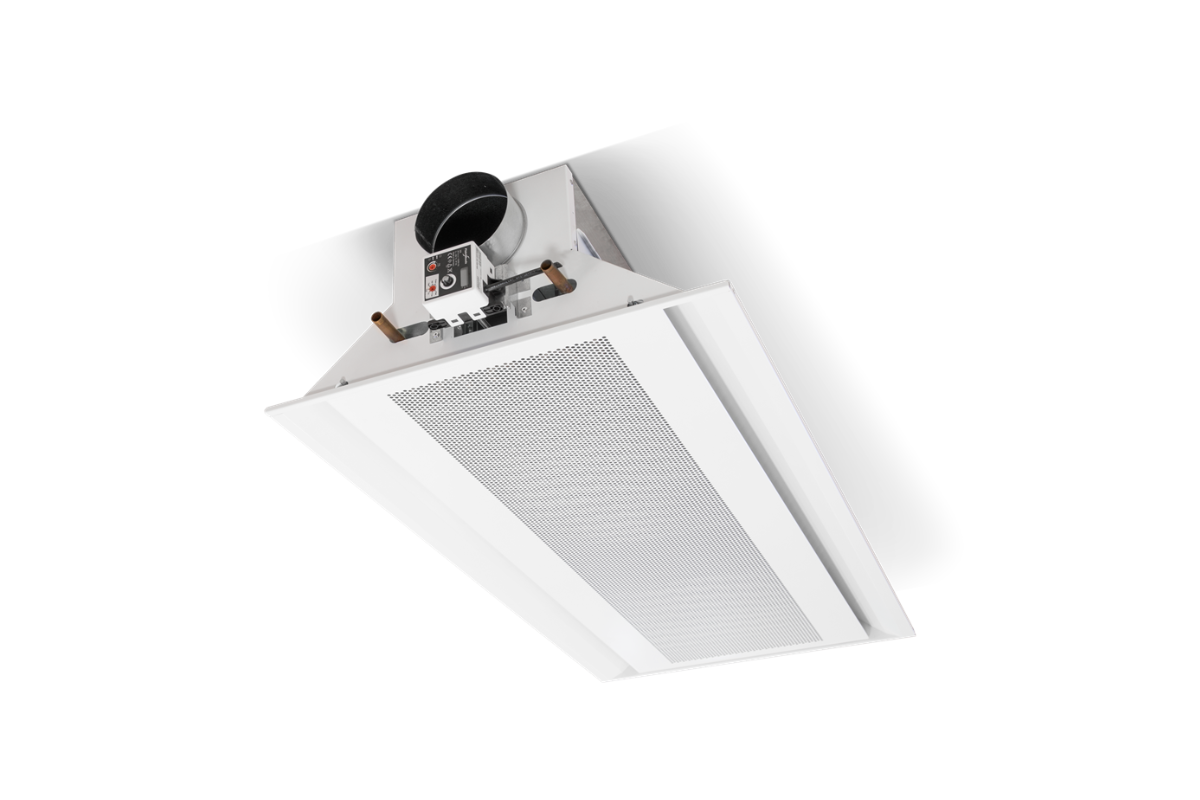

Avantajele răcitorului mai eficient se potrivesc perfect cu gama de grinzi răcite iQ STAR de la FläktGroup, care este proiectată pentru ventilație, răcire și încălzire. Cu controlul modelului de flux și inducția reglabilă, acesta contribuie la asigurarea confortului și flexibilității în acele medii interioare cu cerințe ridicate.

Această creștere a eficienței se dovedește deosebit de valoroasă în clădirile moderne care urmăresc să îndeplinească obiectivele de sustenabilitate, iar gama noastră completă de grinzi de răcire fiind certificată EPD, puteți fi siguri că veți îndeplini aceste obiective.

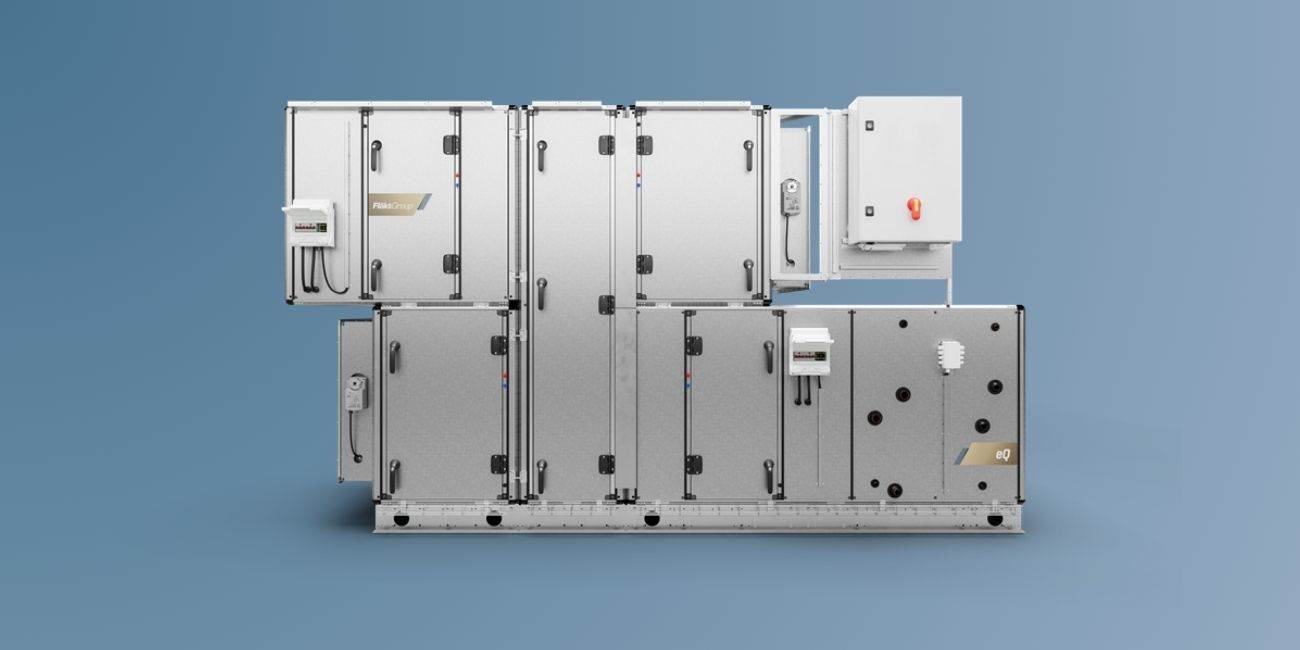

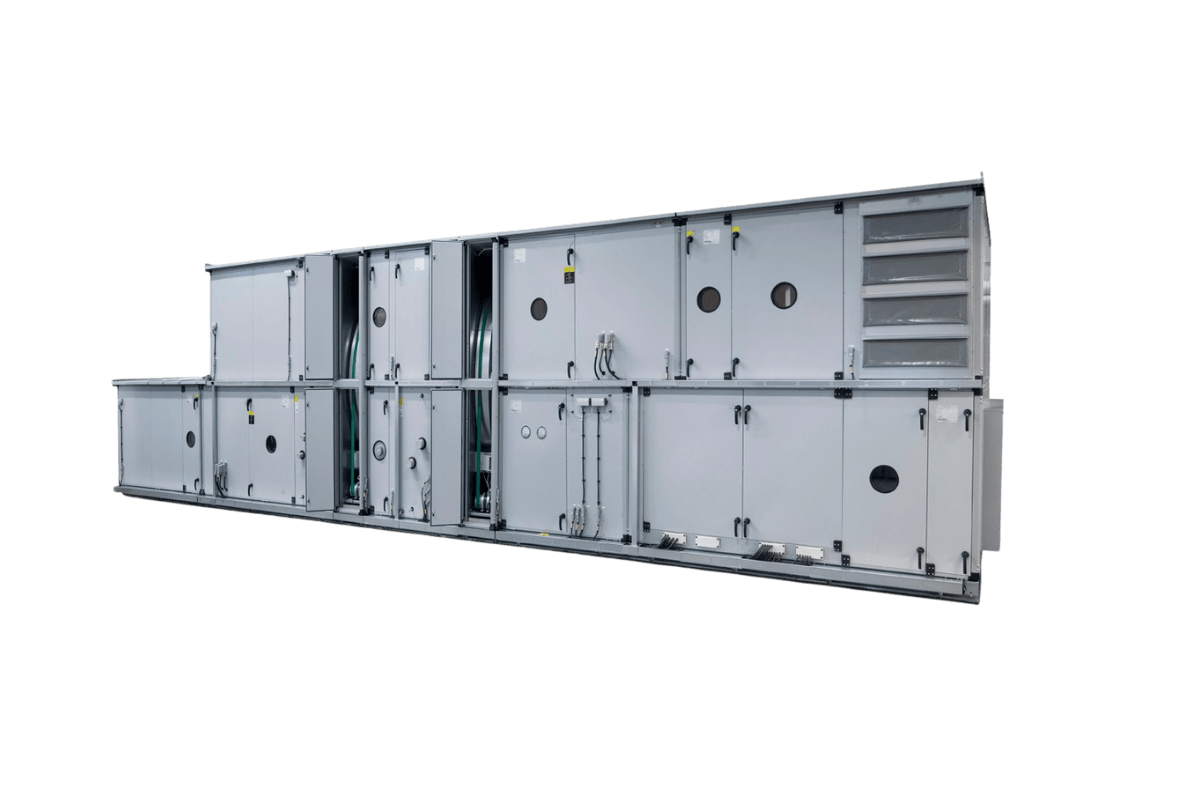

În plus, atunci când sunt combinate cu una dintre unitățile noastre AHU care gestionează umiditatea și temperatura, sistemele noastre de grinzi de răcire pot depăși chiar și cele mai avansate configurații de ventiloconvectoare VAV.
