ISYteq 3060 – Intelligente Raumregelung für Kühlbalken zur Vermeidung von CO₂-Spitzen und Taupunktproblemen

Wo Fortschritt herrscht, sind Veränderungen unvermeidlich, und das Zeitalter moderner Gebäude nimmt Gestalt an. Unsere Innenräume werden dynamischer genutzt als je zuvor. Wir haben Besprechungsräume, die während Workshops überfüllt sind, Hotelzimmer, die stundenlang leer stehen, Klassenzimmer, die sich innerhalb von Minuten füllen und wieder leeren, und Räume im Gesundheitswesen, die strenge Anforderungen an die Raumluftzufuhr stellen. Das bedeutet eine große Herausforderung für unsere Gebäude. Aus diesem Grund wird eine intelligente bedarfsgerechte und reaktionsschnellere Steuerung für Gebäude immer wichtiger. Wir möchten dazu beitragen diese Anforderungen zu erfüllen.

ISYteq 3060 unterstützt dies, indem es Kühlbalken und Lüftungssysteme dabei hilft, sich in Echtzeit an die tatsächlichen Bedingungen anzupassen, um Komfort, Effizienz und gesündere Luft dort zu gewährleisten, wo sie am dringendsten benötigt wird.

• Büros – CO₂-Spitzen und Raumüberlastung effektiv begegnen
  Während Workshops oder Präsentationen kann die Raumbelegung schnell zu einem Anstieg der CO₂-Werte führen. Mit einem intelligenten Raumregler bleibt die Luftqualität konstant, Komfort und Produktivität werden jederzeit gewährleistet.

Wir alle kennen das Gefühl: Ein Büro ist zu heiß, und niemand möchte beim Arbeiten in einem tropischen Regenwald sitzen. Besonders in Besprechungsräumen kommt dies häufig vor, da während Workshops oder Präsentationen die vorgesehene Raumbelegung oft überschitten wird und die CO₂-Werte schnell ansteigen. In solchen Fällen wird intelligente Regelung unverzichtbar.

Hier hilft ein System wie ISYteq 3060: Es ermöglicht den Kühlbalken, dynamisch auf die Raumsituation zu reagieren. Der Regler aktiviert automatisch eine VAV-Klappe, um zusätzliche Frischluft zuzuführen und gleichzeitig die Temperatur stabil zu halten. Dies gewährleistet eine gesunde Luftqualität ohne Einbußen beim Komfort - und genau das macht das System intelligent.

• Hotels – Energieverschwendung in ungenutzen Zimmern

Komfort ist in Hotels entscheidend – daher ist es selbstverständlich, dass eine konstant angenehme Raumluftqualität gewährleistet sein muss. Gleichzeitig spielt der Energieverbrauch eine große Rolle. Gästezimmer verbrauchen auch im Leerstand Energie, besonders wenn Lüftung und Kühlbalken kontinuierlich laufen, wie es in vielen Hotels üblich ist

Dank integrierter Zeitpläne und Präsenz-/Schlüsselkartensensoren kann ISYteq 3060 den Luftstrom und Kühlbedarf automatisch reduzieren, wenn Zimmer ungenutzt sind. Sobald Gäste zurückkehren, stellen die Kühlbalken komfortabel und schnell die gewünschte Raumtemperatur wieder her. Das ist intelligent – und noch intelligenter, wenn man bedenkt, wie viel Energie gespart wird, ohne den Komfort der Gäste zu beeinträchtigen.

• Schulen – Ungleichmäßige Temperaturen und Sonneneinstrahlung

Klassenzimmer und Hörsäle leiden häufig unter ungleichmäßigen Temperaturen, verursacht durch Sonneneinstrahlung an Fenstern oder Zugluft an Türen. Die Belegung kann innerhalb weniger Minuten von leer auf voll wechseln, was zu CO₂-Spitzen und erhöhter Wärmelasten führt. Herkömmliche HLK-Systeme haben dann Schwierigkeiten, gleichmäßigen Komfort zu gewährleisten, ohne Energie zu verschwenden.

In Kombination mit Kühlbalken nutzt der ISYteq 3060 die bedarfsgesteuerte Lüftung, um die Luftzufuhr an die tatsächliche Belegung und CO₂-Werte anzupassen. So wird gesunde Luftqualität gewährleistet, ohne dass Räume unterkühlt werden – ein entscheidender Faktor für produktive Lernumgebungen.

• Gesundheitseinrichtungen – Raumdruck und Raumluftqualität

Eine korrekte Luftführung und definierte Raumdruckverhältisse sind entscheidend für Umgebungen, in denen nicht nur Komfort, sondern auch Vorschriften und Sicherheit gewährleistet werden müssen. Dies gilt besonders für Räume, in denen medizinische Versorgung stattfindet. Über- oder Unterdruck kann die Sicherheit beeinträchtigen, daher ist es unerlässlich, das richtige Gleichgewicht zwischen Zuluft und Abluft zu gewährleisten.

Durch die Steuerung sowohl von Zuluft- als auch Abluft-VAV-Klappen sorgt ISYteq 3060 für ein lokales Raumgleichgewicht. In Kombination mit Kühlbalken ermöglicht ISYteq 3060 präzise Temperaturregelung und stabile Druckverhältnisse, die Hygiene und Patientenkomfort unterstützen.

ISYteq 3060 – smarter Raumregler für gesunde Luft und perfekten Komfort.

Unsere werksintegrierte Steuerungslösung für Kühlbalken bietet:

• Modbus-RTU-Netzwerk für zuverlässige Kommunikation und nahtlose BMS-Integration
• Bedarfsgesteurte Lüftung (DCV) zur Anpassung der Luftmenge an Belegung und CO₂-Werte, für verbesserten Komfort und Energieeinsparung
• Flexible Client-Server Koordination, sodass jeder Regler Rollen tauschen kann – vereinfacht zukünftige Raumumgestaltungen

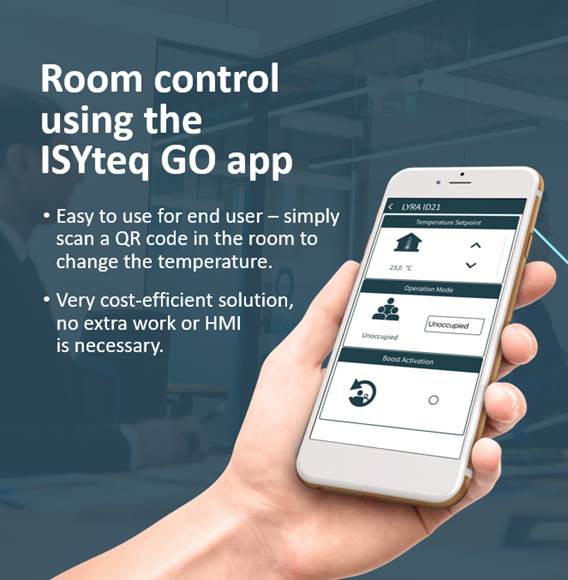

• Schnelle Inbetriebnahme per App über ISYteqGO – Kühlbalken in wenigen Minuten einsatzbereit

ISYteq 3060 - Überblick

ISYteq 3060 kombiniert smarte Funktionen mit praxisnahen Vorteilen, um Installation, Komfort und Energieeffizienz zu optimieren.

• Smarte Raumregelung + bedarfsgesteuerte Lüftung: Die Luftmenge wird automatisch an die tatsächliche Belegung angepasst – für optimalen Komfort bei reduziertem Energieverbrauch. Das System steuert den Betrieb über die integrierte Programmierung sowie einen Präsenzsensor oder Schlüsselkarten-Schalter.
• Integrierte Regelung: Verwaltet Kühlbalken und VAV-Luftvolumenstromregler nahtlos für eine vollständige Lösung. Steuert die PI-Funktion der Kühlbalken in Kombination mit der bedarfsgesteuerten Lüftung, um Energie zu sparen.
• Intelligente PI-Regelung: Durch die Kombination der PI-Funktion mit der bedarfsgesteuerten Lüftung kann der ISYteq 3060 im Lüftungssystem bis zu 80 % Energie einsparen. In leeren Räumen wird die Luftmenge auf nur geringste Luftmengen reduziert und bei steigender Belegung oder CO₂-Werten automatisch erhöht, sodass eine gesunde Raumluft gewährleistet ist, ohne Energie zu verschwenden. Bei voller Belegung wird die Luftzufuhr erneut gesteigert, um komfortable Temperaturen sicherzustellen. Dieses Beispiel zeigt, wie PI-Aktor und DCV intelligent zusammenarbeiten, ohne dass eine komplexe Konfiguration erforderlich ist.
• Intelligente Programmierung: Minimiert die Lüftung automatisch an Wochenenden, Feiertagen und bei Gebäudeschließungen, wodurch Energie gespart wird, wenn nur wenige Personen anwesend sind.
• Zwei-Wege-Kommunikation: Verbessert die Benutzererfahrung durch Echtzeit-Interaktion zwischen Client und Server und gewährleistet eine nahtlose Koordination von Kühlbalken und VAV-Klappen. Diese Flexibilität ermöglicht schnelle Anpassungen und eine problemlos integrierbare Steuerung in vorhandene Gebäudepläne.
• Flexible Steuerung: ISYteq 3060 kann als Client oder Server konfiguriert werden. Dadurch sind bei zukünftigen Renovierungen oder Raumumgestaltungen keine aufwendigen Neuverkabelungen oder zusätzliche Hardware erforderlich – die Rollen im Netzwerk lassen sich einfach wechseln, sodass die Steuerung ohne Unterbrechung erhalten bleibt.

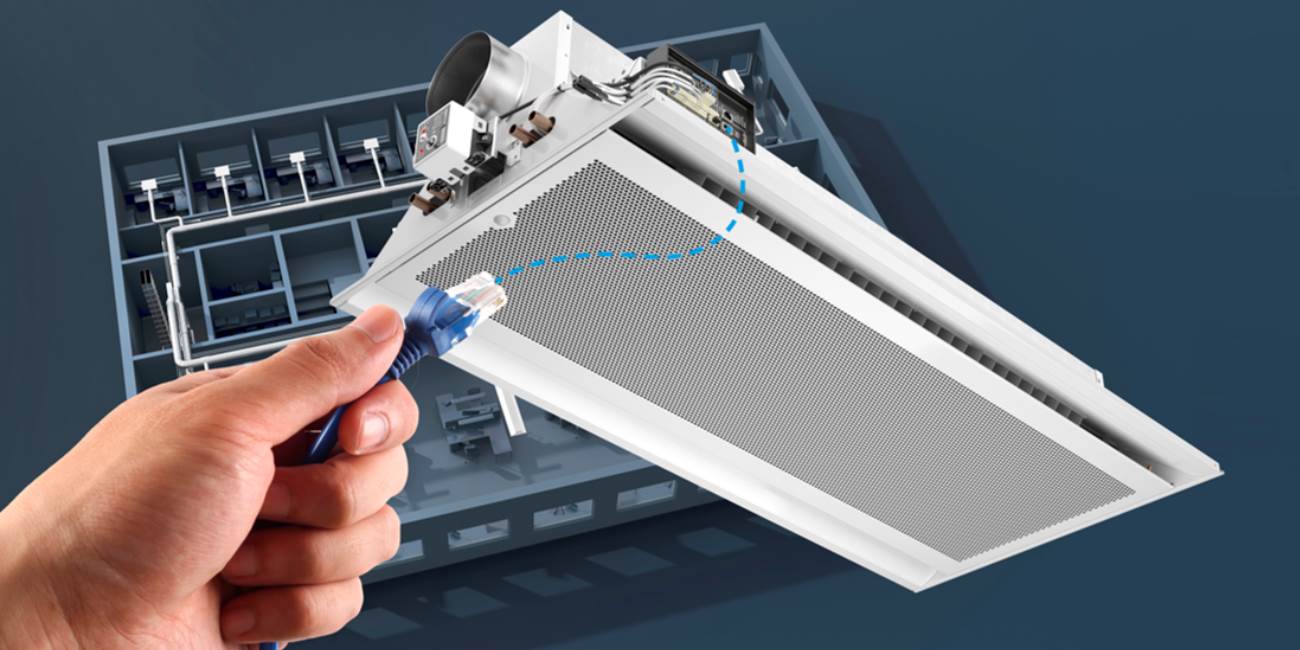

• Schnelle Installation: Dank der im Regler integrierten RJ45-Anschlüsse wird die Anschlusszeit auf weniger als ein Drittel reduziert. Zusätzlich erleichtert eine Reihe von Piktogrammen die Verdrahtung und macht die Installation noch schneller und effizienter.
• 9 Kühlbalken in einem Netzwerk: Ein Netzwerk aus bis zu 9 Kühlbalken (1 Client und bis zu 8 Server) kann miteinander verbunden werden, wobei der Client die Raum- bzw. Zonensteuerung übernimmt. Dieser vernetzte Ansatz sorgt für gleichmäßigen Komfort in größeren Bereichen und reduziert gleichzeitig Komplexität und Installationsaufwand im Vergleich zu Einzelanlagen.
• Einfache Stromverstorgung: ISYteq 3060 nutzt einen 24 VAC / 120 VA Niederspannungstransformator, um bis zu neun Regler, Sensoren und das Netzwerk aus einer einzigen Stromquelle zu versorgen. Dadurch ist kein spezialisierter Elektriker erforderlich, was Installationskosten und -aufwand reduziert. Der Transformator ist zudem mit einem standardmäßigen europäischen Stecker ausgestattet – der Anschluss ist so einfach wie das Einstecken in eine normale Steckdose.

Modbus RTU + BACnet MS/TP – optimal in Ihre BMS-Strategie integriert

ISYteq 3060 nutzt Modbus RTU für das interne Netzwerk und verbindet sich über Modbus RTU oder BACnet MS/TP mit Ihrem Gebäudeleitsystem (GLT/BMS). So können Sie:

• Bestehende BMS-Standards nahtlos integrieren, ganz ohne zusätzliche Gateways
• Zonenwerte überwachen und steuern: Temperaturen, CO₂, Luftmengen oder Ventilstellungen lesen – Sollwerte, Zeitpläne oder Boost-Befehle direkt anpassen
• Einfachheit bewahren: Die bekannte physische Struktur erleichtert die Installation, senkt Kosten und sorgt für hohe Zuverlässigkeit

Ihr Vorteil: volle Kontrolle über Raumklima und Lüftung bei minimaler Komplexität und maximaler Effizienz.

Ein besonderes Feature unseres neuen smarten Raumreglers für Kühlbalken ist die Taupunktberechnung. Im Gegensatz zu anderen Reglern, die die Kühlbalken abschalten, um ein „Regenschauer“-Phänomen im Raum zu verhindern, überwacht und berechnet ISYteq 3060 den Taupunktbereich kontinuierlich.

Wenn ein Taupunktproblem erkannt wird, fordert der Regler eine Erhöhung der Kaltwasser-Vorlauftemperatur an, um Kondensation zu vermeiden – ohne den Kühlbalken abzuschalten. So bleibt der Raum komfortabel gekühlt, während die Luftfeuchtigkeit sicher geregelt wird.
