Slimme regeling is niet langer optioneel, maar essentieel. Gebouwen moeten nu een constante binnenluchtkwaliteit, een lager energieverbruik en flexibiliteit bieden, aangezien binnenruimtes meer dan ooit worden heringericht. ISYteq 3060 van FläktGroup maakt koelbalken intelligent met Modbus RTU-connectiviteit en vraaggestuurde ventilatie, wat comfort, energiebesparingen en flexibiliteit biedt voor moderne ruimtes.
Waarom koelbalken een slimme kamerregelaar nodig hebben
Koelbalken zijn uitstekend geschikt om stil en tochtvrij comfort te bieden met een laag energieverbruik, vooral in kantoren, hotels en zorginstellingen. Maar zonder een slimme kamerregelaar profiteert u slechts minimaal van de voordelen die ze bieden. Het volledige potentieel van uw koelbalkensysteem komt pas tot zijn recht wanneer u het combineert met een slimme kamerregelaar. Met deze regelaar zijn er geen problemen meer zoals CO2-pieken, condensatiegevaar en ongelijkmatige temperaturen. Hij kan de ruimte analyseren om de toevoer van verse lucht en de waterzijdige regeling bij de balk te coördineren en communiceert met uw gebouwbeheersysteem (GBS). Bij actieve koelbalkontwerpen is een nauwkeurige regeling van de luchtvochtigheid en het dauwpunt essentieel om condensatie te voorkomen. Het enige probleem in de kamer is dus het probleem van het creëren van een perfect comfortabel klimaat.
Applications where comfort counts
Waar vooruitgang is, is verandering onvermijdelijk en krijgt het tijdperk van het moderne gebouw vorm. Onze binnenruimtes worden dynamischer gebruikt dan ooit tevoren. We hebben vergaderruimtes die tijdens workshops uit hun voegen barsten, hotelkamers die urenlang leeg staan, klaslokalen die binnen enkele minuten volstromen en weer leeglopen, en zorgruimtes die strenge eisen stellen aan de luchtstroom. Dat legt een enorme druk op onze gebouwen. Daarom wordt slimmere, responsievere regeling essentieel voor gebouwen. Wij willen helpen die druk te verlichten.
ISYteq 3060 ondersteunt dit door koelbalken en ventilatiesystemen te helpen zich in realtime aan te passen aan de werkelijke omstandigheden, zodat comfort, efficiëntie en gezondere lucht worden gegarandeerd waar dat het meest nodig is.
- Kantoren – Aanpak van CO2-pieken en overbevolking
We hebben allemaal wel eens in een te warm kantoor gezeten, en niemand wil tijdens het werk in een tropisch regenwoud zitten. Dit geldt met name voor vergaderruimtes, die tijdens workshops of presentaties vaak hun ontwerpcapaciteit overschrijden, waardoor het CO2-gehalte snel stijgt. Slimmer beheer is hier essentieel.
Daar helpt een systeem als ISYteq 3060 bij, door koelbalken te laten reageren op wat er in de ruimte gebeurt. Het activeert automatisch een boost-lucht VAV-klep om extra verse lucht aan te voeren en tegelijkertijd de temperatuur stabiel te houden. Dit zorgt voor een gezonde luchtkwaliteit zonder in te boeten aan comfort. En daarom is het slim.
- Hotels – Energieverspilling in leegstaande kamers
Comfort is zo belangrijk in hotels dat het vanzelfsprekend is dat u een aangename binnenluchtkwaliteit wilt die constant wordt gehandhaafd. Maar er is nog een andere belangrijke factor waarmee rekening moet worden gehouden, namelijk het energieverbruik. Gastenkamers verbruiken energie, zelfs wanneer ze niet bezet zijn, vooral als de ventilatie en koelbalken continu draaien, wat vaak het geval is in hotels.
Dankzij geïntegreerde planning en aanwezigheidssensoren/sleutelkaartsensoren kan ISYteq 3060 de luchtstroom en het waterverbruik verminderen wanneer kamers leeg zijn. Wanneer gasten terugkeren, herstellen de koelbalken snel het comfort. Dat is slim, en nog slimmer als u bedenkt hoeveel energie u bespaart zonder dat dit ten koste gaat van het comfort van uw gasten.
- Scholen – Ongelijke temperaturen en zonnewarmte
Klaslokalen en collegezalen hebben vaak te kampen met ongelijkmatige temperaturen als gevolg van zoninstraling bij ramen of tocht bij deuren. De bezettingsgraad kan vaak binnen enkele minuten van leeg naar vol schommelen, wat pieken in CO2 en warmtebelasting veroorzaakt. Traditionele HVAC-systemen hebben vervolgens moeite om een constant comfort te handhaven zonder energie te verspillen.
ISYteq 3060 is geïntegreerd met koelbalken en maakt gebruik van vraaggestuurde ventilatie om de luchtstroom af te stemmen op de werkelijke bezetting en CO2-niveaus. Dit helpt om een gezonde luchtkwaliteit te garanderen zonder overkoeling, wat essentieel is voor leeromgevingen.
- Gezondheidszorginstellingen – Drukverschillen en binnenluchtkwaliteit
Het handhaven van een juiste luchtstroom en druk is essentieel voor omgevingen die een bepaald niveau moeten handhaven voor comfort, maar ook voor naleving. Dit geldt met name voor ruimtes waar gezondheidszorg wordt verleend. Overdruk of onderdruk kan de veiligheid in dergelijke omgevingen in gevaar brengen, dus het is essentieel om te zorgen voor de juiste balans tussen de toevoer- en afvoerlucht.
Door zowel boost- als extractie-VAV-kleppen te regelen, zorgt ISYteq 3060 voor een lokale ruimtebalans. In combinatie met koelbalken zorgt dit voor een nauwkeurige temperatuurregeling en een stabiele druk, wat de hygiëne en het comfort van de patiënt ten goede komt.
En hier is die slimme kamerregelaar waar u al zo lang van droomt: ISYteq 3060.
Onze in de fabriek geïntegreerde regeloplossing voor koelbalken biedt:
- Modbus RTU-netwerken voor betrouwbare communicatie naadloze BMS-integratie
- Vraaggestuurde ventilatie (DCV) om de luchtstroom aan te passen op basis van bezettingsgraad en CO2-niveaus, waardoor het comfort wordt verbeterd en energie wordt bespaard
- Flexibele client-servercoördinatie, zodat elke controller van rol kan wisselen, wat toekomstige lay-outwijzigingen vereenvoudigt
- Snelle app-gebaseerde inbedrijfstelling via ISYteqGO, waardoor een koelbalk in minder dan 5 minuten operationeel is.
ISYteq 3060 overzicht
Als het gaat om de regeling van koelbalken, combineert ISYteq 3060 slimme functies met praktische voordelen om de installatie te vereenvoudigen, het comfort te verbeteren en de energiekosten te verlagen. Dit is wat het zo bijzonder maakt:
- Slimme kamerregelaar + vraaggestuurde ventilatie: Pas de luchtstroom aan op basis van de bezetting voor optimaal comfort en een lager energieverbruik. Het systeem regelt de werking via de ingebouwde planner en het gebruik van een aanwezigheidssensor of sleutelkaartschakelaar.
- Geïntegreerde regeling: beheert koelbalken en VAV-kleppen naadloos voor een complete oplossing. Beheert de PI-functie van de koelbalk in combinatie met vraaggestuurde ventilatie om energie te besparen.
- Geoptimaliseerde PI-regeling: Door de PI-functie te combineren met vraaggestuurde ventilatie kan ISYteq 3060 tot 80% energiebesparing opleveren in het ventilatiesysteem. De luchtstroom wordt teruggebracht tot slechts 6 l/s in leegstaande ruimtes en vervolgens automatisch verhoogd wanneer het aantal personen of het CO₂-gehalte stijgt, waardoor een gezonde luchtkwaliteit binnenshuis wordt gegarandeerd zonder energie te verspillen. Wanneer ruimtes druk worden, wordt de luchtstroom opnieuw verhoogd om het comfort te behouden. Dit laat zien hoe de PI-actuator en DCV op intelligente wijze samenwerken zonder dat er een complexe configuratie nodig is.
- Slimme planning: minimaliseert automatisch de ventilatie tijdens weekends, feestdagen en sluitingen van het gebouw, waardoor energie wordt bespaard op momenten dat er weinig mensen aanwezig zijn.
- Tweerichtingscommunicatie: verbetert de gebruikerservaring met realtime interactie tussen client en server, waardoor een naadloze coördinatie van koelbalken en VAV-kleppen wordt gegarandeerd. Deze flexibiliteit maakt snelle aanpassingen en een soepele integratie met gebouwindelingen mogelijk.
- Flexibele bediening: ISYteq 3060 kan worden geconfigureerd als client of server. Dit betekent dat toekomstige renovaties of herinrichtingen van ruimtes geen dure herbedrading of nieuwe hardware vereisen – u hoeft alleen maar de rollen in het netwerk om te wisselen en u behoudt de controle zonder onderbreking.

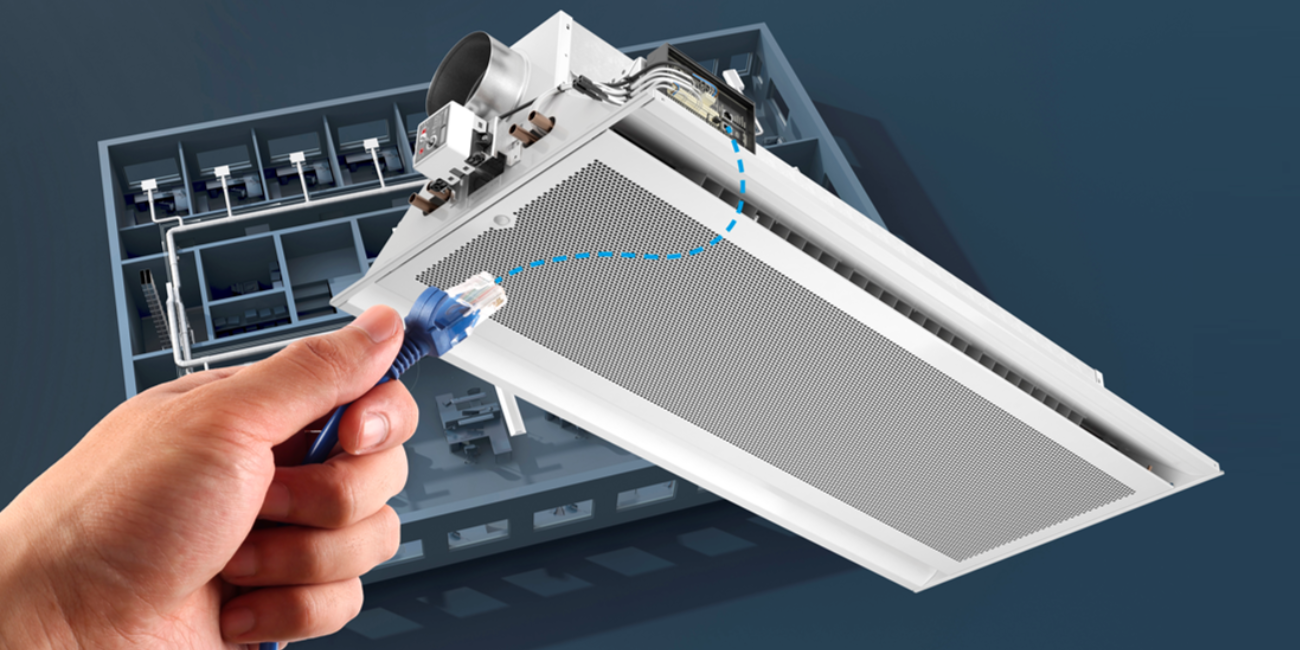

- Snelle installatie: dankzij de RJ45-connectoren die in de controller zijn ingebouwd, wordt de aansluitingstijd tot minder dan een derde van de tijd teruggebracht. We hebben ook een reeks pictogrammen toegevoegd, waardoor de bekabeling nog sneller en efficiënter verloopt.
- 9 koelbalken in een netwerk: Een netwerk van 9 koelbalken (1 client en maximaal 8 servers) kan worden gekoppeld, waarbij de client de ruimte/zone regelt. Deze netwerkbenadering zorgt voor een consistent comfort in grotere ruimtes en vermindert tegelijkertijd de complexiteit en installatietijd in vergelijking met stand-alone systemen.
- Stroomvoorziening eenvoudig gemaakt: ISYteq 3060 maakt gebruik van een 24 VAC/120 VA laagspanningstransformator om tot negen controllers, sensoren en het netwerk vanuit één bron van stroom te voorzien. Hierdoor is er geen gespecialiseerde elektricien nodig, wat de installatiekosten en complexiteit vermindert. De transformator wordt ook geleverd met een standaard Europese stekker, waardoor de aansluiting net zo eenvoudig is als het aansluiten op een standaard stopcontact.
Hoe passen Modbus RTU + BACnet MS/TP in uw BMS-strategie?
ISYteq 3060 maakt gebruik van het Modbus RTU-communicatieprotocol voor het interne netwerk en Modbus RTU of BACnet MS/TP voor de verbinding met een BMS. Dit betekent dat u:
- Integreer met bestaande BMS-standaarden zonder gateways.
- Lees punten op zonelevel (temperaturen, CO2, luchtstroomsnelheden, klepstanden) en schrijf overschrijvingen (instelpunten, schema's, boostcommando's) indien nodig.
- Handhaaf een eenvoudige fysieke laag die installateurs al kennen, zodat de kosten laag blijven en de betrouwbaarheid hoog.
ISYteq GO is hot to go

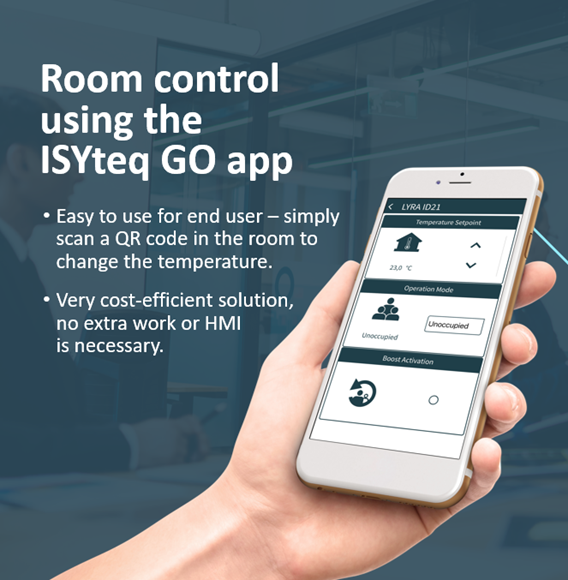

Onze slimme kamerregelaar heeft ook Bluetooth aan boord, zodat u verbinding kunt maken via onze ISYteqGO-app op Android of iPhone.
De APP verkort de installatie- en inbedrijfstellingstijd aanzienlijk, zelfs voor een ervaren installateur. Een enkele koelbalk kan met de app in minder dan 5 minuten worden geïnstalleerd en in gebruik worden genomen, waardoor de inbedrijfstelling snel en eenvoudig verloopt. Setpoints, parameterinstellingen en aan/uit-timing in het schema kunnen allemaal op afstand worden uitgevoerd onder de koelbalk.
ISYteq GO kan ook worden gebruikt door de gebruikers van het gebouw, zodat zij het binnenklimaat kunnen beheren binnen de ingestelde parameters. Toegang kan worden verleend via een QR-code die door de gebruiker kan worden gescand. Dit betekent dat de kosten van projecten kunnen worden verlaagd door het weglaten van de HMI.
Extra voordelen:
- Intuïtieve interface: onze app biedt een gebruiksvriendelijk dashboard voor installateurs en gebruikers van het gebouw, waardoor de trainingstijd wordt verkort en fouten worden verminderd.
- Diagnose op afstand: installateurs kunnen problemen oplossen en instellingen aanpassen zonder toegang tot het plafond, wat tijd bespaart en de veiligheid verhoogt.
Bereid je nu voor door ISYteq GO vandaag nog op je apparaat te installeren.
