Motorworld München, München

Der Leistungsbereich der einzelnen RLT-Anlagen reicht von 1.000 bis rund 21.000 m³/h.

Das Gelände der „Motorworld München“ bietet insgesamt 75.000 m² Fläche für verschiedene Veranstaltungen, wie Events, Messen, Tagungen, Konzerte oder Galaabende. Neben dem Mobilitätszentrum und Event-Ensemble, zu dem die über München hinaus bekannten Eventhallen Zenith und Kesselhaus sowie der neue Kohlebunker gehören, kommen noch weitere Eventbereiche, ein neuer Kongresssaal für mehr als 2.000 Personen und diverse Tagungsräume hinzu. Ein 4-Sterne- Design-Hotel in der Lokhalle bietet den Besuchern und Fahrzeugbegeisterten mit seinen über 150 thematischen Doppelzimmern eine adäquate Übernachtungsmöglichkeit. Darüber hinaus ergänzen vielfältige Gastronomiebetriebe, Lifestyleshops und Büros das Angebot der mobilen Erlebniswelt.



Projekt: Motorworld München, München

Kunde: Otto Building Technologies GmbH

Anwendung: Automobil, Museum, Event-Location

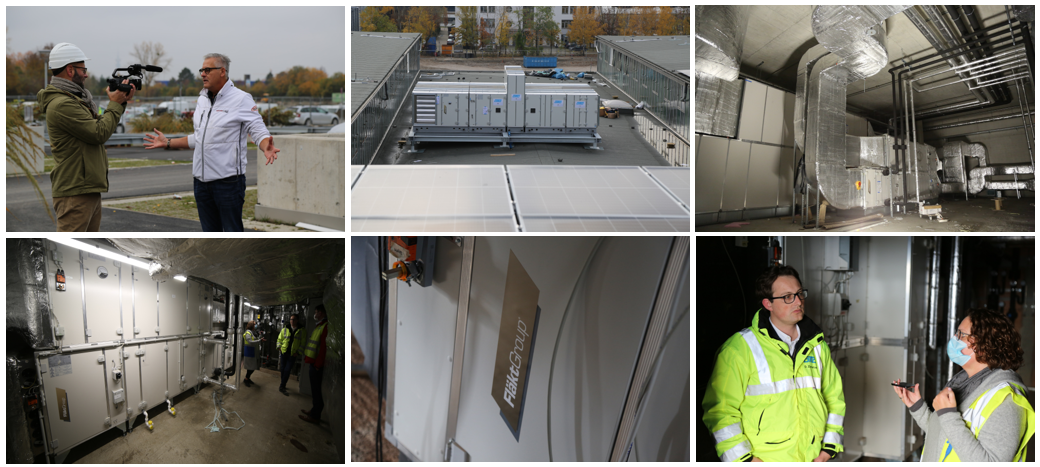

Bedarf : In der „Motorworld München“ kommen insgesamt 38 raumlufttechnische Anlagen (RLT-Anlagen) zum Einsatz. Die Anlagen dienen allein der Be- und Entlüftung und werden mit einem Außenluftanteil von 100 Prozent betrieben. Sie sind mit Kühl- und Heizregistern zur Vortemperierung der Außenluft ausgestattet, die Rückgewinnung der in der Abluft enthaltenen Wärme erfolgt – je nach Anlage – über Rotations- oder Kreuzstromwärmeübertrager. Die Beheizung und Kühlung der Räume übernehmen andere Systeme, je nach Gebäude bzw. Räumlichkeit zum Beispiel Flächenheizungen, Fan Coils oder Hallenheizer.



Produkte & Lösungen

Der Leistungsbereich der einzelnen RLT-Anlagen reicht von 1.000 bis rund 21.000 m³/h. Die Anzahl der Geräte und Technikzentralen – es sind so viele, dass es nicht möglich war, bei der Begehung den Überblick zu behalten – variiert dabei in Abhängigkeit von der in den unterschiedlichen Zonen benötigten Gesamtluftmenge. So wird beispielsweise das sich in der Lokhalle befindende Hotelgebäude über vier Technikzentralen und insgesamt neun RLT-Geräte versorgt. Die Belüftung der rund 150 Hotelzimmer erfolgt über einen zusätzlichen Luftanschluss an den Fan Coils, die als wasserbasierte 4-Leiter-Systeme im Umluftbetrieb für die gewünschte Raumtemperatur sorgen. Der beigemischte Außenluftanteil stellt in den Zimmern einen nahezu zweifachen Luftwechsel pro Stunde sicher. Für die Entlüftung kommen in jedem Hotelzimmer zwei klassische Ablüfter (Tellerventile) zum Einsatz. Auch der in der Lokhalle eingebettete Eventbereich für bis zu 2.300 Personen verfügt über ein eigenes Lüftungssystem. Es besteht aus zwei RLT-Geräten, die jeweils für einen Luftvolumenstrom von bis zu 20.700 m³/h ausgelegt sind. Bei besonders hohen Wärmelasten, die beispielsweise im Rahmen einer Veranstaltung entstehen können, lässt sich die Leistung zeitlich begrenzt auf Luftvolumenströme von insgesamt 60.000 m³/h erhöhen. „Zur Einhaltung der Vorgaben der ERP-Richtlinie darf dies allerdings nur ohne eine gleichzeitige thermische Luftbehandlung und in einem Zeitraum von maximal zwei Stunden erfolgen“, fügt Zacharias hinzu.



Produkte:

• 2x COM4mini Inneninstallation
• 21x CAIRplus Inneninstallation
• 2x CAIRplus Außeninstallation



„Eine ausreichende Be- und Entlüftung ist vor allem in den innenliegenden und von der Fassadenkonstruktion der Lokhalle abgekoppelten Gebäuden von Bedeutung“, erläutert Dominic Zacharias, Senior-Projektleiter bei der Otto Building Technologies GmbH und beim Projekt „Motorworld München“ für die Lüftungstechnik verantwortlich. „Denn in der Lokhalle selbst findet keine mechanische Lüftung statt. Hier ist lediglich die Einhaltung einer Raumlufttemperatur von mindestens 12 °C vorgegeben, damit die Besucher wettergeschützt flanieren, die Fahrzeuge und Oldtimer in den Glasboxen betrachten und zu Events, Konzerten oder anderen Veranstaltungen gelangen können.“



Den ausführlichen Anwendungsbericht lesen Sie im HeizungsJournal, Ausgabe 3/März 2021 >>
