SO EINFACH - Alles unter Kontrolle mit der ISYteq 4.0 Regelung
Das Regelungssystem ISYteq 4.0 von FläktGroup vereinfacht die Installation, die Inbetriebnahme, den Betrieb und die Wartung.
Die Regelungsplattform ISYteq 4.0 bietet eine innovative, außenliegende Verkabelung in einem werkseitig montierten Kabelkanal, sowie intelligente Steuerungsoptionen, die die Funktionalität der FläktGroup CAIRplus-Klimageräte optimieren. Dadurch wird sichergestellt, dass das Lüftungszentralgerät optimal arbeitet und die Gesamtbetriebskosten gesenkt werden. ISYteq 4.0 bietet hohen Komfort, gute Raumluftqualität, ein benutzerfreundliches Design, einen Remote-Zugriff und sorgt für hohe Energieeffizienz.
ISYteq 4.0 wird werkseitig mit eingebauter Sensorik, Aktorik und Verkabelung geliefert. Der Schaltschrank kann in das Gerät integriert, auf Konsolen an der Stirnwand oder lose zur Montage an einer Wand geliefert werden.
Zeitersparnis von bis zu 40 Installationsstunden

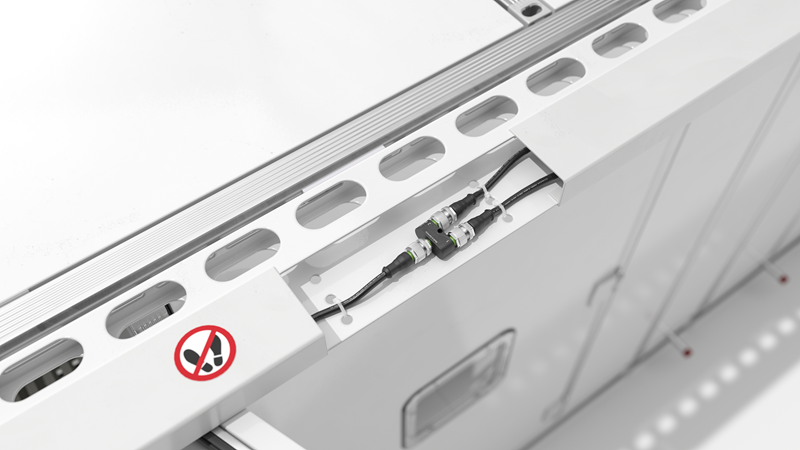

Alle Steuerungskomponenten, wie z.B. Sensoren und Stellglieder, sind an das Bussystem angeschlossen. Das Kabel zu jeder Komponente verlässt auf kürzestem Wege das Gerätegehäuse und wird dann im Kabelkanal an der Geräteaußenseite mit einem Schnellverbinder an ein Bussystem angeschlossen. Dies macht die Konstruktion hygienischer und folgt der Empfehlung der VDI6022 für eine möglichst minimale Verkabelung im Luftstrom. Die externe Busverkabelung mit Schnellanschlüssen in der Nähe jeder Blockverbindung ist ein entscheidender Faktor bei der Installationszeit für modulare RLT-Geräte. Je nach Komplexität des Gerätes, kann bei der Elektroinstallation bis zu 40 Stunden eingespart werden. Die Schnellverbinder sind farbcodiert, was die Installation vereinfacht. Zur Elektroinstallation reicht ein Schraubendreher aus. Ein Zugang in das Lüftungsgerät ist nicht notwendig. CAIRplus mit ISYteq 4.0 wird werksseitig vorkonfiguriert und einem ausführlichem End-of-Line Test unterzogen, sodass die Betriebsfähigkeit bei Auslieferung garantiert ist und die Inbetriebnahme schnell erfolgen kann.
GLT Integration 2-3 Tage schneller
Die webbasierte Benutzeroberfläche ist intuitiv. Über das Dashboard und dem Flussdiagramm ist es einfach, jederzeit den aktuellen Betriebsstatus einzusehen. Das automatische Trendprotokoll macht es einfach, auf historische Daten zurückzublicken, eine Leistungsprüfung und künftige Feinjustierungen vorzunehmen. In der heutigen Zeit, in der Energiekosten in aller Munde sind, ist der korrekte Betrieb nach dem tatsächlichen Bedarf der Schlüssel zur Energieeinsparung. Die Lösung: Profile.
Ein Profil ist ein Satz von Sollwerten und Steuerungsarten, die die aktuellen Betriebsbedingungen definieren. Welches Profil gerade aktiv ist, wird durch den konfigurierbaren Wochenplaner, die GLT oder über digitalen Eingang gesteuert. ISYteq 4.0 verfügt über insgesamt 7 Profile, darunter Aus, Boost und freie Kühlung. Dies bedeutet hohe Flexibilität, um den richtigen Betriebsmodus sowohl aus Komfort- als auch aus Energiegesichtspunkten zu finden.
Auch kann der Start/Startbetrieb des RLT-Geräts an Profilbedingungen geknüpft werden. Beispielsweise kann die Regelung eigenständig den Startpunkt zum Aufheizen bestimmen, sodass zum geplanten Start der Raumbelegung bereits die Wunschtemperatur erreicht ist. Der konfigurierbaren Wochenplaner selbst folgt dem BACnet-Standard. Die DDC ist ein nativer BACnet-Regler (B-BC), mit Kommunikation über BACnet IP und BACnet MS/TP sowie über Modbus TCP und Modbus RTU als Standard. Mit anderen Worten: ISYteq 4.0 kommuniziert mit den meisten heute auf dem Markt befindlichen GLT-Systemen und erspart so 2-3 Tage Arbeit für die Integration. Die BACnet EDE-Datei wird automatisch in der DDC entsprechend der aktuellen Konfiguration generiert.
CAIRplus mit ISYteq 4.0 ist für die Zukunft gerüstet
Im Dezember 2021 veröffentlichte EUROVENT ein Weißbuch zu RLT-Steuerungen mit dem Titel "Control Systems for air handling units" (Steuerungssysteme für RLT-Geräte). Das Weißbuch enthält Empfehlungen für die Mindestanforderungen an die Funktionsweise von RLT-Steuerungssystemen. ISYteq 4.0 erfüllt diese Anforderungen und bietet weitere intelligenten Steuerungsfunktionen, die für hohen Raumluftkomfort und Energieeinsparungen sorgen. Mittels dieser intelligenten Algorithmen bietet ISYteq 4.0 weit mehr als konventionellen RLT-Regelsysteme.
Der automatische Druckausgleich ist eine der intelligenten Technologien. Diese Funktion ermöglicht den Einsatz hocheffizienter Energierückgewinnungssysteme in Kombination mit der Vermeidung von Leckagen zwischen Abluft und Zuluft. Durch den sorgfältigen Ausgleich des Luftdrucks in einem CAIRplus-Lüftungsgerät mit einem ECOROT-Rotationswärmetauscher verhindert ISYteq 4.0 Leckagen zwischen Ab- und Zuluft und minimiert damit das Risiko der Rückführung von Schwebstoffen. Dies führt nicht nur zu einem kürzeren Lüftungsgerät im Vergleich zu einer Plattentauscheranlage, sondern hat auch positive Auswirkungen auf die Investitions- und Betriebskosten. Eine weitere Technologie, die mit ISYteq 4.0 zur Verfügung steht, ist die Enthalpie-Regelungsfunktion. Konventionell kann ein Sorptionsrotor in einem CAIRplus-Gerät externe Luftfeuchte übertragen und die latente Belastung des Kühlregisters reduzieren. Mit der intelligenten Regelungsfunktion optimiert ISYteq 4.0 den Einsatz des Sorptionsrotor mit Enthalpieregelung anstelle der konventionellen Temperaturregelung, wodurch bis zu 40 % weniger Leistung des Kühlregisters benötigt wird. Dies bedeutet geringere Betriebskosten und verbesserten Raumkomfort bei minimalen zusätzlichen Investitionen.
ISYteq 4.0 ermöglicht die Überwachung des Energieverbrauchs der Komponenten und ermöglicht einen einfachen Zugang zu allen Daten, um Betriebskosten zu senken, Bereiche für künftige leistungsbezogene Wartungsarbeiten zu identifizieren sowie Alarme für anormale Ereignisse zu setzen.
Dies bedeutet vollständige Überwachung und entspricht den bevorstehenden aktualisierten Ökodesign-Richtlinien für Lüftungszentralgeräte. Der Steuerungsbonus ist als Korrekturfaktor für intelligente Steuerungen vorgesehen, der als Multiplikator für die maximale interne spezifische Ventilatorleistung verwendet wird.
